Neste post, aprendemos como projetar um intrigante efeito de luz LED que gera uma aparência semelhante a um chuveiro metor em colapso. A ideia foi pedida pelo Sr. Pinto Mondal.
Especificações técnicas
Sou muito grato pelo seu trabalho. Senhor, eu quero fazer um circuito, que está disponível no mercado, como um bastão de luz led de 1 ou 1,5 pés de comprimento e o fluxo de led de cima para baixo, como o fluxo de água lentamente de cima para baixo.
então por favor senhor me ajude no circuito, o nome é “rain tube led string” tamanho 50cm na Internet eu encontrei outro nome chuva de meteoros quente
Obrigado
Pinto Mondal
O que é chuva de meteoros LED
Como o nome sugere, o circuito de luz LED de chuva de meteoros ou tubo de chuva proposto imita um meteorito caindo, colapsando no céu.
Alguns dos outros nomes para este projeto podem ser os indicados abaixo:
- Circuito de luz LED caindo
- Queda do circuito de luz LED
- Circuito de LED de desvanecimento lento
- Circuito de Efeito de LED Shooting Star
O efeito começa com um tipo de iluminação de gráfico de barras de incremento sequencial que de repente começa a desmoronar da parte traseira até que esteja completamente DESLIGADO, o efeito continua se repetindo, lembrando um meteorito perseguindo e colapsando no céu.
Quando conectados em grupos, a experiência visual pode ser bastante fascinante.
ATUALIZAR
Enquanto praticamente verificava o circuito, descobri que o efeito da chuva de meteoros poderia ser melhorado e tornado mais poderoso introduzindo os LEDs no lado do coletor do transistor.

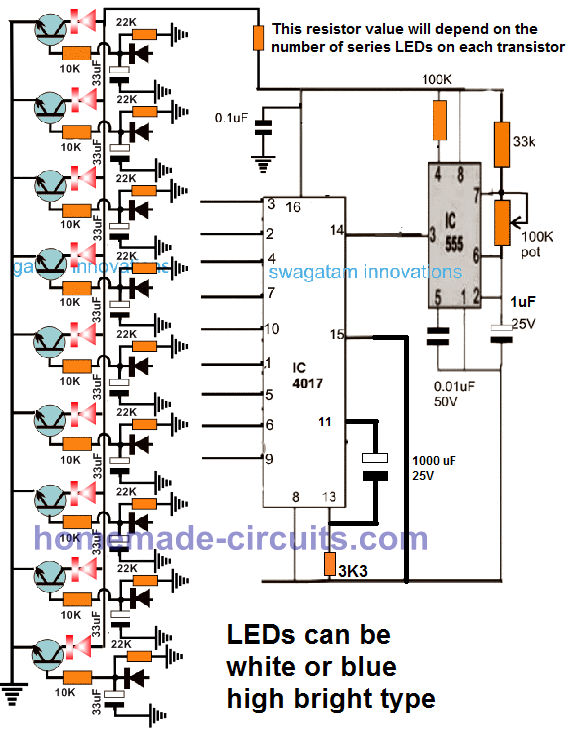

O diagrama de circuito revisado pode ser visto abaixo:
Lista de peças
Todos os resistores são 1/4 watt 5%
- 10K – 9
- 22k – 9
- 33k – 1
- pote de 100k – 1
- 3k3 – 1
- 1N4148 – 9
- IC 4017 – 1
- IC 555-1
- BC547 – 9
- LEDs Azul/VERMELHO – 9 a 36 (1 a 4 em série em cada canal)
- 33uF/25 – 9
- 1uF/25V – 1
- 1000uF/25 – 1
- 0,1uF – 1
Nota: Os 100K no IC 555 pino 4 podem ser removidos e o pino 4 conectado diretamente à linha positiva.
O 1000uF pode ser reduzido, se o 3k3 for aumentado proporcionalmente.
Demonstração de vídeo
POR FAVOR, IGNORE O DESIGN DISCUTIDO NAS SEÇÕES SEGUINTES PORQUE É UM DESIGN ANTIGO E NÃO FOI VERIFICADO ATRAVÉS DE TESTES PRÁTICOS.

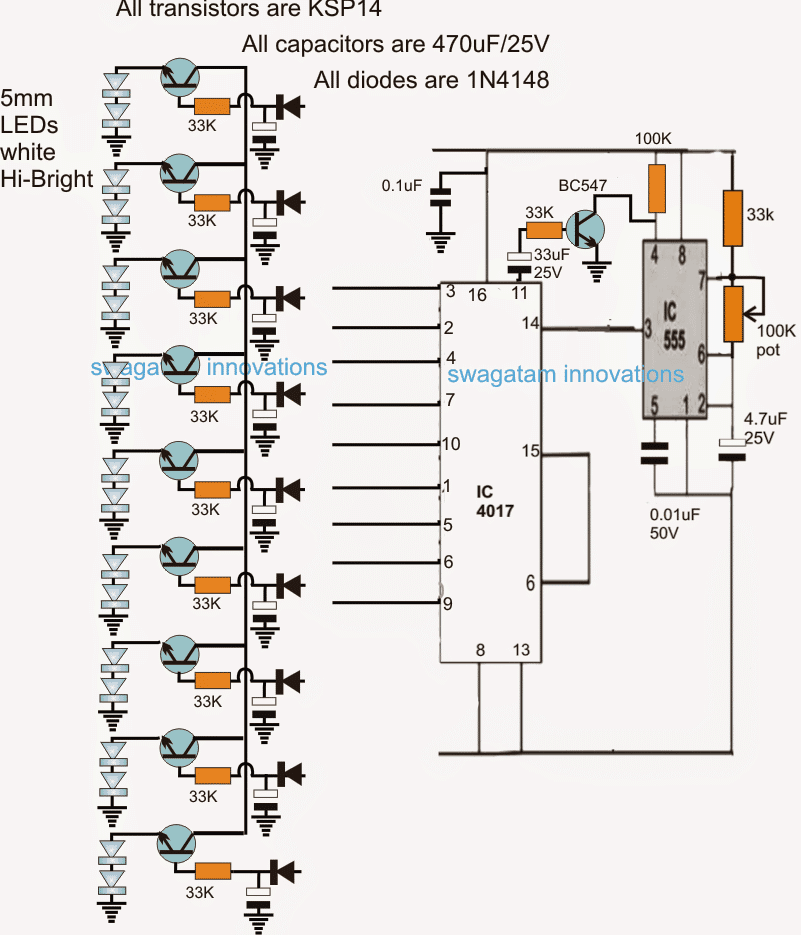

Diagrama de circuito
A ideia poderia ser alcançada através do circuito representado acima, usando um contador de décadas de Johnson e um circuito gerador de clock astável 555.
Como funciona
É basicamente um circuito de perseguição de LED com um efeito de atraso que é introduzido na base de cada transistor de driver de LED. A carga armazenada nos capacitores mantém a iluminação do LED por algum momento até desligá-los gradualmente na mesma taxa de sequenciamento que eles foram iluminados anteriormente …. criando o efeito de colapso de uma chuva de meteoros.
As saídas do IC 4017 produzem uma lógica de salto alto ou de deslocamento alto em seu pino 3 ao pino 9 em resposta aos sinais de clock alimentados em seu pino 14 pelo IC 555. A velocidade desse sequenciamento pode ser ajustada e adaptada de acordo com preferência com a ajuda do pote de 100k associado ao pino 7 do IC 555
O sequenciamento começa a partir do pino 3 do IC 4017 e prossegue até que a sequência atinja o pino 9 do IC, durante este percurso, os LEDs acendem em forma de gráfico de barras, devido à carga de retenção dentro dos capacitores de base do transistores.
No momento em que a sequência atinge o pino 9, o capacitor através das bases dos transistores começa a perder energia à medida que são descarregados sequencialmente, de modo que os LEDs também começam a desligar do pino 3 para o pino 9, até que todos os LEDs estejam desligar.
No entanto, até que este processo seja concluído com sucesso, o IC 555 deve ser desativado de alguma forma, caso contrário, a sequência será redefinida para o pino 3 do IC 4017 antes que o LED possa desligar para evoluir o efeito desejado da chuva de meteoros … e todo o propósito do projeto pode ser anulado.
Para garantir isso, assim que a sequência atingir o pino#9, e posteriormente o pino#11, o pino#11 mantém o pino#4 do 555 no terra desabilitando o IC por algum momento até o desvanecimento ou o efeito de colapso do a sequência é implementada através dos LEDs. O atraso de tempo responsável por isso deve ser definido com precisão ajustando o resistor de base do transistor BC547 no pino 11 do IC 4017.
Se você não estiver interessado em incluir o estágio do pino 11 explicado acima, a outra alternativa é usar os estágios do driver de LEDs apenas até o pino 5 e permitir que as pinagens restantes fiquem em branco, de modo que a lógica de sequenciamento ao cruzar esses espaços em branco pinos fornecem o atraso de tempo necessário para que o efeito de colapso seja concluído.
A ideia também pode ser implementada usando LeDs de 1 watt para permitir um efeito LED de chuva de meteoros mais brilhante e robusto… dissipadores de calor.
A seleção de componentes de atraso R/C é importante
Neste circuito, os resistores e capacitores de temporização nas bases dos transistores desempenham um papel importante para melhorar ou degradar o efeito de luz da chuva de meteoros desejado…
O circuito acima pode ser simplificado até certo ponto implementando as modificações mostradas na imagem a seguir, embora o efeito não seja tão interessante em comparação com o design original, o efeito da chuva de meteoros LED ainda será efetivamente exibido.

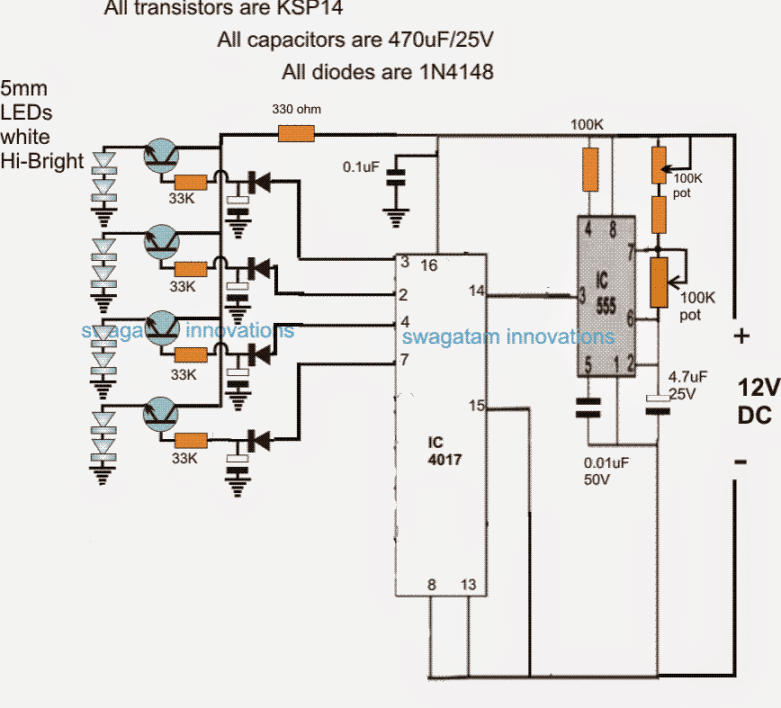

Esquema Simplificado
