Neste artigo, aprendemos a fazer um circuito simples de fonte de alimentação de mochila LED de 12v para alimentar uma lâmpada LED de 36 watts, que inclui soquetes integrados com fiação adequada para permitir a conexão de dispositivos externos, como carregador de bateria regulado, amperímetro, voltímetro etc. A ideia foi solicitado pelo Sr. Kevin Bates
Carregador/driver LED de mochila
Em primeiro lugar, devo agradecer-lhe por dedicar o tempo para olhar para o meu projeto comigo. Embora eu tenha algum conhecimento de elétrica e eletrônica, não tenho muito conhecimento. Sou engenheiro de profissão e tenho uma boa cabeça para visualização e compreensão; Também sou hábil em trabalhos de máquina e solda.
Este projeto é uma mochila de madeira feita à mão com três compartimentos de tamanhos iguais; os dois inferiores têm uma única tampa fixa fixada com porcas de orelhas de latão e a tampa superior é articulada: –
1. O inferior; isso vai abrigar a bateria. É ventilado através da grelha com persianas de latão.
2. O compartimento do meio; este abrigará toda a parte elétrica, incluindo aquelas que ficam voltadas para fora (montagem em painel) através da tampa externa, sendo a chave isolante, tomada de carga, amperímetro e voltímetro.
3. O compartimento superior que possui a dobradiça é para armazenamento de bits e bobs diários. O conceito: – Em nosso mundo Steampunk, minha esposa é uma saltadora do tempo e eu, um caçador de demônios. Eu uso a mochila que tem uma arma especial que dispara um feixe de partículas carregadas (não de verdade) isso interrompe a capacidade do jumper e dos demônios de se teletransportar.
Uma vez capturado, o demônio ou saltador é mantido em estase. É aqui que entram as luzes LED, representando o feixe de partículas.
O controlador de LED possui um captador infravermelho, que controla o movimento, a cor e a velocidade das luzes. A alimentação das luzes se divide em duas quando sai do controlador.
Uma seção de luzes desce para minha arma e a segunda seção de luzes desce para meu cinto, onde forma um laço. Esta seção tem um gancho no final que pode ser preso a uma coleira que minha esposa usa. Isso forma o “Guardião” em nossa história, impedindo-a de pular à vontade.
Com o controle remoto infravermelho, qualquer um de nós pode controlar o movimento das luzes, cor, velocidade, etc. Embora as luzes sejam divididas, elas permanecem um total de 36W
A bateria será recarregada quando a mochila estiver desligada, o carregador é do tipo autônomo (wall wart) que acompanha a bateria 12V 6 amperes, portanto a tomada de carregamento é apenas uma interface entre a parte externa e interna do compartimento da bateria. Nenhum circuito de carregamento é necessário.
O que eu gostaria de alcançar: –
- Uma placa de circuito que me fornecerá uma regulação de tensão estabilizada de 12V 3 A através de um retificador de comutação de 5 A? para reduzir a geração de calor e incorporar alguma forma de proteção de circuito – o que precisarei de sua experiência para determinar.
- A capacidade de executar o volt e amperímetro através de plugues removíveis
- Para usar o interruptor de isolamento para isolar a bateria do resto do sistema durante o carregamento.
- Como opção, gostaria de alguns soquetes de saída de 12v sobressalentes montados na placa para que eu possa expandir no futuro. Espero que isso seja adequado, se não, vou tentar novamente, se você puder suportar comigo
Atenciosamente
Kevin Bates
O design

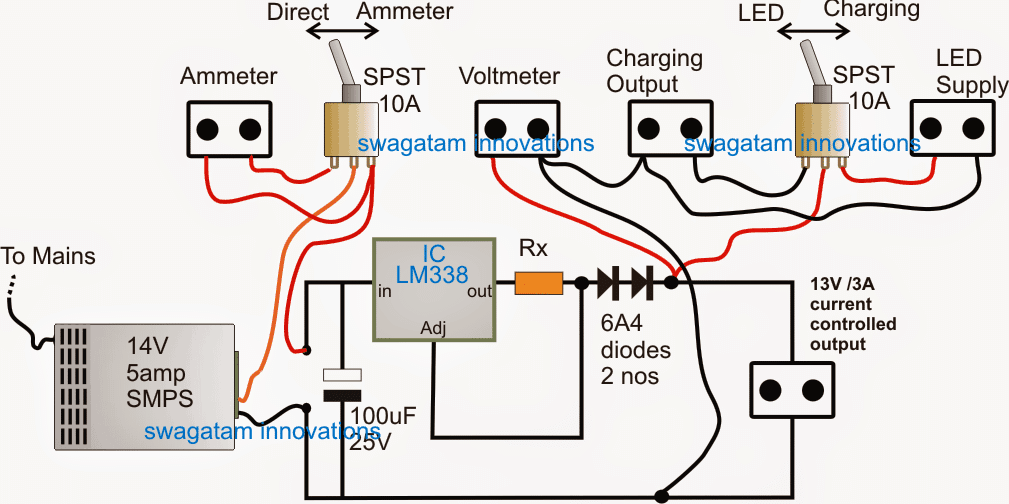

Detalhes do esquema de fiação
Conforme mostrado no diagrama de circuito de mochila de LED de 12V acima, a fiação e o layout do circuito parecem ser bastante simples e com componentes mínimos. Os detalhes podem ser entendidos como fornecidos em:
A alimentação de entrada é adquirida a partir de uma unidade SMPS de 14V/5amp pronta, que pode ser vista no extremo esquerdo da imagem.
Se o usuário preferir construir o SMPS ele mesmo pode fazê-lo consultando o diagrama que é apresentado no artigo a seguir
Circuito SMPS de 12V, 5amp
No entanto, adquiri-lo pronto seria muito mais fácil e sem complicações, e é recomendado aqui.
Conforme solicitado, a saída do SMPS pode ser vista passando por um estágio de comutação para habilitar a opção de entrada direta à carga ou através de um amperímetro dependendo da posição da chave SPST.
Em seguida, a alimentação de entrada pode passar por um estágio LM338 IC configurado como controlador de corrente para gerenciar a quantidade correta de amperes para a carga (módulos de LED), bem como para o carregamento da bateria.
O limite de corrente é alcançado calculando adequadamente o valor de Rx. Todo o procedimento para calcular o resistor limitador de corrente pode ser aprendido no seguinte artigo:
Circuito limitador de corrente universal
Conforme indicado no pedido, a alimentação de 14V controlada por corrente é terminada em um par de tomadas conectáveis, uma para permitir a medição de tensão externamente, enquanto as duas restantes facilitam a alimentação dos LEDs e o carregamento da bateria através de outro interruptor SPST.
A saída regulada de 12V deste circuito de alimentação de mochila LED de 12V pode ser vista conectada com um soquete extra separado para que o usuário possa acessar a tensão para alimentar qualquer outro dispositivo de 12V desejado através do mesmo.
Falhas de projeto
Olá Swag,
Muito obrigado pela sua ajuda, dei uma olhada no seu design, mas observei uma série de coisas que gostaria de apresentar para sua confirmação, por favor.
– Observo um carregador permanente SMPT …. NO meu projeto, isso precisaria ser a bateria – Observo um interruptor no Amperímetro, mas precisaria ter o meu permanentemente conectado. – Você rotulou o soquete de carregamento como “Saída”, mas exijo que seja uma “Entrada”. Meu carregador se conecta diretamente na parede e o carregamento será através deste soquete.
Eu redesenhei (na forma básica) o que você me forneceu, mas com minhas alterações, você faria a gentileza de verificar o design e certificar-se de que está OK.
Muito obrigado e cumprimentos
Kevin
Usando LM338 para carregar bateria e controle de LED
Olá Kevin,
Obrigado por apontar os erros, no entanto, temos outro problema associado aqui, é o circuito do controlador de corrente LM338 que precisa ser usado nos dois sentidos, ou seja, ao carregar a bateria e também ao acender o LED, portanto, a fiação precisa ser feita sim da maneira mostrada no anexo, por favor verifique e me avise se tiver alguma dúvida.
Espero que isso resolva todos os problemas indicados.
Cumprimentos. Swag

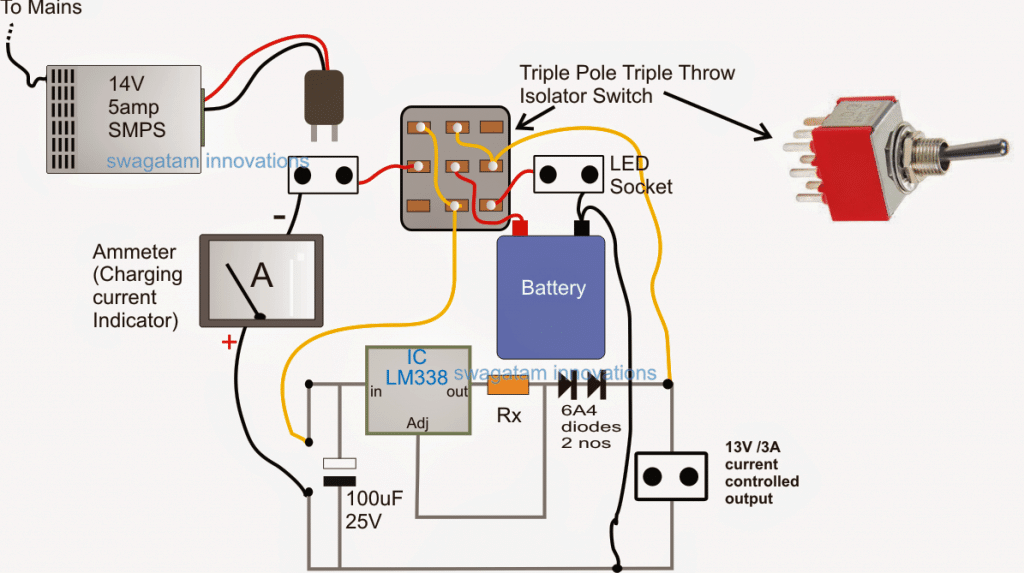

Diagrama de circuito
No diagrama corrigido mostrado acima, um único TPDT (3PDT) O interruptor é empregado e é capaz de atingir o carregamento pretendido da bateria, bem como a iluminação do LED através de um circuito controlador de corrente LM338 comum.
Portanto, esta ideia permite que tanto o carregamento da bateria quanto a iluminação do LED sejam implementados através de uma fonte controlada de corrente calculada com segurança, tornando a unidade muito compacta e econômica.
O restante da seção do diagrama é auto-evidente.
Feedback do Sr. Kevin
Olá Swag,
Só para agradecer por toda a sua ajuda com este projeto, acabei de pedir todos os bits que preciso para concluir.
Tudo de bom
Kevin
