Neste post vamos estudar um simples relé SPDT DC baseado em mosfet de alta corrente, que pode ser usado no lugar de relés mecânicos SPDT volumosos convencionais. A ideia foi solicitada pelo Sr. Abu-Hafss.
Conceito de trabalho

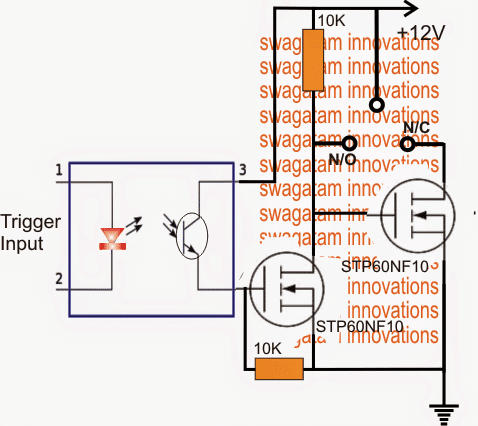

Um simples relé DC de estado sólido SPDT de alta corrente ou um DC SSR pode ser construído usando um par de mosfets e um optoacoplador, conforme mostrado no digaram acima.
A ideia parece autoexplicativa.
Na ausência de um gatilho externo, o mosfet inferior permanece desligado, permitindo que o mosfet superior conduza através do resistor de 10k conectado ao positivo e ao portão do mosfet.
Isso permite que o contato N/C fique ativo, e uma carga CC conectada através do positivo de alimentação e o N/C seja ativado nesta situação e vice-versa.
Por outro lado, na presença de um gatilho de entrada, o mosfet conectado ao emissor óptico tem a oportunidade de ligar, desligando o mosfet superior.
Nesta situação, uma carga conectada entre os pontos positivo e N/O é acionada ou vice-versa.
O diagrama de circuito

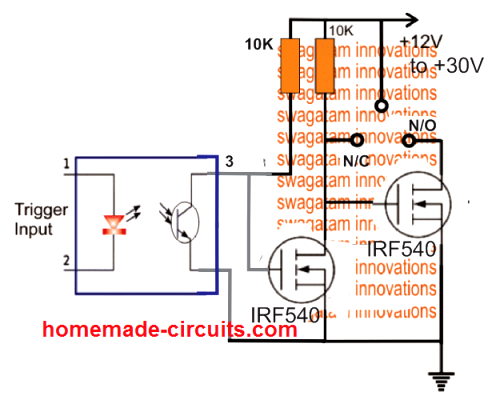

O projeto acima pode ser configurado da seguinte maneira e, de fato, isso parece ser tecnicamente mais correto e, portanto, é o recomendado.
Este design funcionará independentemente da tensão de comutação da entrada opto, desde 3V a 30V DC.
Esquema de PCB

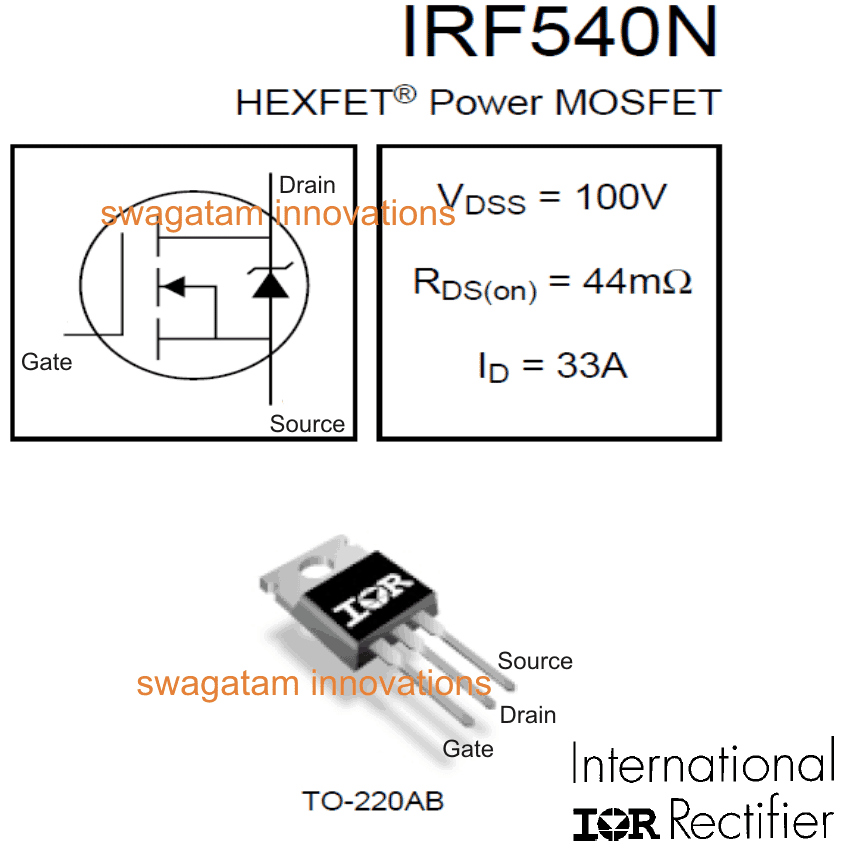

A imagem a seguir mostra os detalhes de pinagem do MOSFET IRF540, você pode usar qualquer outro MOSFET de sua escolha e conforme desejar:
Atualizando o relé SPDT para a versão DPDT

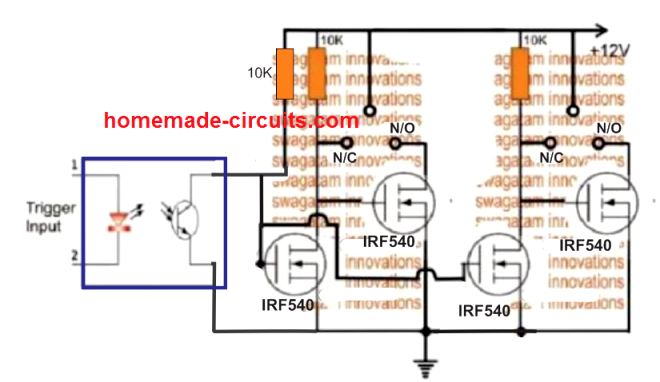

Criar uma versão DPDT do relé de estado sólido CC acima não é muito difícil. Podemos fazer isso adicionando mais alguns MOSFETs, conforme mostrado na ilustração a seguir.
Aqui, embora os polos pareçam ser um único polo, conectado com a linha positiva, ele pode ser simplesmente separado e integrado com as diferentes fontes de CC para operar duas cargas individuais e implementar uma função DPDT SSR.
