O post explica um temporizador sequencial simples projetado para implementar um conjunto específico de ações envolvendo uma ativação de relé de 3 etapas que, por sua vez, é usada para executar os mecanismos desejados. A ideia foi solicitada pelo Sr. Ali.
Especificações técnicas
Eu olho para o seu site ocasionalmente e desta vez estou procurando um temporizador de 3 estágios. Eu tenho em seu site e vários outros só encontrei 2 temporizadores de estágio.
Espero sinceramente não estar lhe causando nenhum inconveniente ao perguntar se você poderia montar um esquema e enviá-lo para mim. Se houver algum custo envolvido, por favor me avise com antecedência. Os requisitos são os seguintes.
O estágio 1 é uma árvore de cames que, ao pressionar um interruptor, é acionada por um motor de limpador de pára-brisa do ponto A ao ponto B em questão de milissegundos.
No ponto B, o estágio 1 deve desligar e ativar o estágio 2. Após aproximadamente 100 a 200 (máx.) milissegundos, o estágio 2 deve desligar e reativar o estágio 1 e levá-lo de volta ao repouso. O fator de tempo para os estágios 1 e 3 não deve exceder 3 segundos (novamente calculado em milissegundos).
(O estágio 2 ativa um conjunto de aquecedores por meio de um relé para unir o material.) Eu poderia brincar com as tampas e potes, se necessário, para calibrar de acordo com minhas necessidades.
Eu só tenho um conhecimento básico sobre este assunto, portanto, gostaria de receber o máximo de detalhes que você poderia fornecer.
Agradecendo e aguardando sua resposta.
Todos.
O design
A ideia do circuito atuador temporizador de 3 estágios do eixo de comando proposto pode ser entendida com os seguintes pontos:
Embora a ideia pareça simples, implementá-la praticamente parece ser complexa.

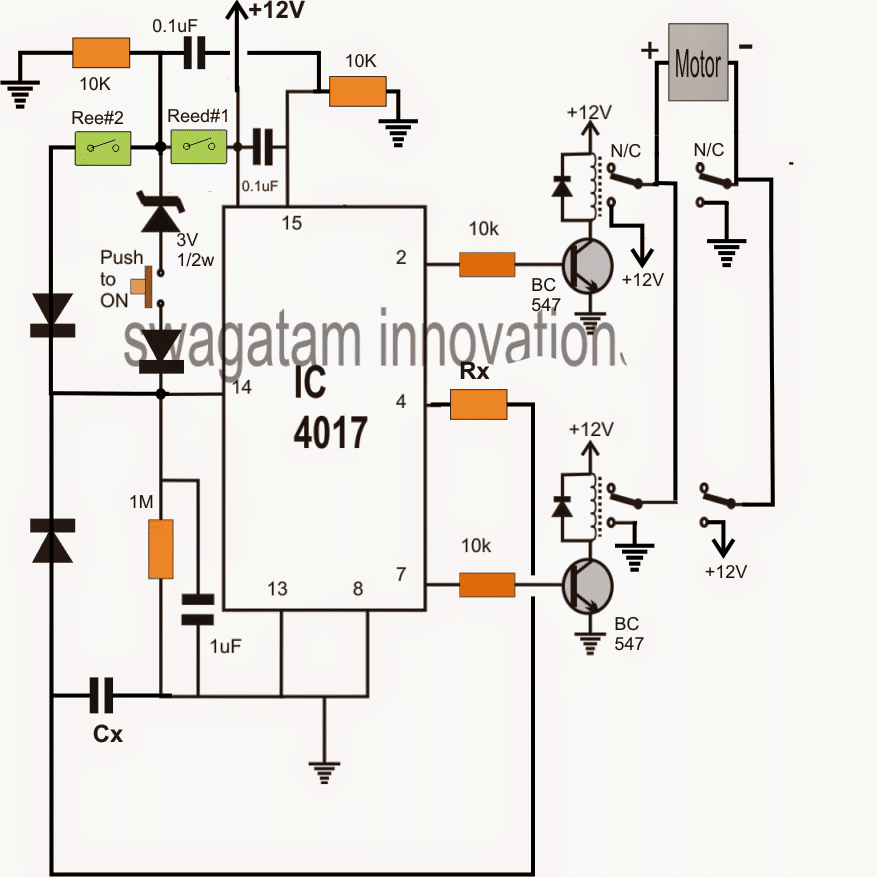

Referindo-se à figura acima, quando o circuito é alimentado, o capacitor de 0,1uF no pino 15 e o positivo do IC redefine o IC para uma posição de espera.
Quando o botão de pressão mostrado é pressionado, o pino 14 do IC 4017 recebe um sinal de relógio que o solicita a mudar uma lógica alta para seu pino 2, o driver do transistor pino 2 aciona o relé e o motor conectado é ativado para alcançar um determinado destino.
Quando chega ao destino, a palheta #2 que está posicionada para antecipar isso, ativa fazendo com que um pulso de clock alcance o pino 14 do IC, que por sua vez o força a mudar uma lógica alta do pino 2 para o pino 4. Esta ação pára instantaneamente o motor no local.
Simultaneamente, o “alto” do pin4 mais uma vez faz com que um pulso atinja o pin14 do IC, porém devido à presença de Rx e Cx, ele é atrasado em cerca de 100 a 200ms. Após este período de tempo, o pino 14 é alternado, o que permite que o IC encaminhe a lógica alta do pino 4 para o pino 7.
Pin7 aciona instantaneamente o relé conectado que inverte a polaridade do motor e o reverte para sua posição original. Na posição original a palheta #1 está posicionada para antecipar isso, ela atua e reseta o IC através do capacitor de 0,1uF associado para a posição original de espera, para a inicialização do próximo ciclo através do botão.
Para integrar o estágio do aquecedor, a junção de Rx, Cx pode ser configurada com um estágio de driver de relé idêntico e os contatos integrados ao aquecedor.
