Um detector de celular ou telefone celular é na verdade um amplificador de amplificador operacional de alto ganho que detecta o menor distúrbio de RF de um telefone celular e acende um LED.
NOTA: Este conceito foi desenvolvido por mim e mais tarde a ideia foi COPIADA por muitos sites de renome.
Os telefones celulares hoje sendo o maior gerador de interferência de RF são facilmente captados por este circuito e podem ser vistos através de uma iluminação LED na saída do circuito.
Conceito de trabalho
O conceito por trás do funcionamento deste detector de celular é um circuito comparador altamente sensível que é instável em sua entrada devido à alta sensibilidade, de modo que liga mesmo com a menor interferência elétrica na atmosfera ao seu redor.
Como ele foi projetado para detectar sinais de telefones celulares, pode-se interpretá-lo erroneamente como detectando os sinais de GHz, na verdade não é, e simplesmente não pode.
Mesmo que os sinais do telefone celular estejam oscilando em níveis de GHz, o sinal ainda é uma frequência de rádio (RF), com propriedades de interferência elétrica.
É essa interferência elétrica que é captada pela entrada do amplificador operacional e convertida em uma saída CC, para iluminar o LED

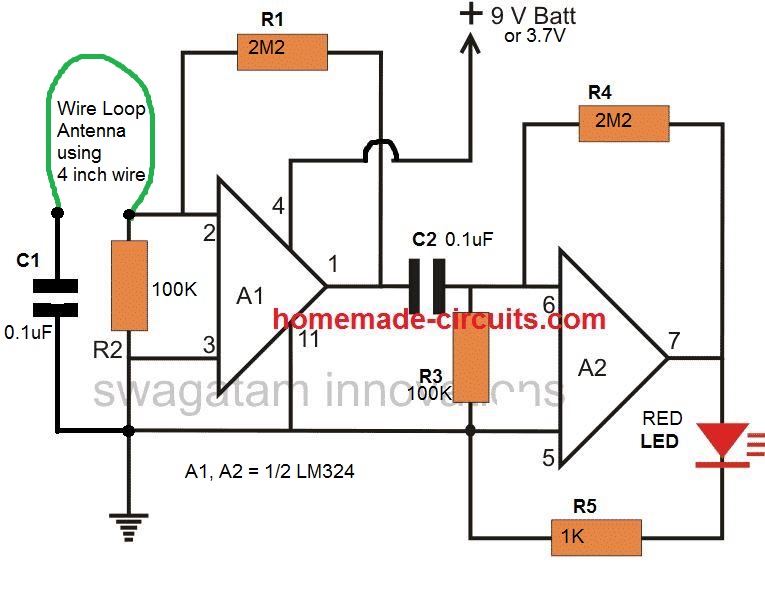

Descrição do circuito
O circuito é basicamente um amplificador inversor simples de alto ganho, construído em torno do IC LM 324. Apenas dois de seus amplificadores operacionais podem ser incorporados, porém para tornar o circuito extremamente sensível, todos os seus quatro amplificadores operacionais foram montados em série.
Olhando para a figura vemos na verdade o circuito é uma repetição de quatro circuitos idênticos em série.
Portanto, gostaríamos apenas de estudar o conceito básico de qualquer um dos estágios que consiste em apenas um amplificador operacional.
NOTA: O uso de 4 estágios de amplificador operacional pode tornar o projeto extremamente sensível e o circuito pode começar a detectar todos os tipos de sinal de RF que podem estar presentes na atmosfera. Portanto, recomendo usar apenas 3 estágios de amplificador operacional em série para este projeto.
Lista de peças
- Todos R1 = 100K 1/4 watt
- Todos R2 = 2,2 Meg ou qualquer valor entre 1 Meg e 10 Meg (1/4 watt)
- Todos C1 = 0.01uF, ou 103 discos cerâmicos ou PPC, qualquer tipo serve.
- A1 — A4 = LM324 IC
Como mencionado na parte anterior deste artigo, o amplificador operacional é configurado como um amplificador não inversor de alto ganho, onde a entrada é recebida no pino 2, que é a entrada inversora do amplificador operacional.
As perturbações de RF no ar são recebidas pela antena e alimentadas na entrada inversora do amplificador operacional que é amplificada pelo circuito para algum nível especificado, dependendo do valor do resistor de realimentação na saída e na entrada inversora do amplificador operacional amp.
Aumentando o valor deste resistor aumenta a sensibilidade do circuitoporém muita sensibilidade pode tornar o circuito instável e induzir oscilações.
O sinal amplificado é alimentado na entrada do próximo estágio, que é apenas uma réplica do estágio anterior.
Por que é tão sensível
É devido aos 4 estágios de amplificador operacional da série que ajuda a tornar o circuito altamente sensível e pode captar RF de celular a uma distância de 10 metros.
Aqui os sinais relativamente mais fracos do primeiro estágio são ainda mais reforçados e mais fortes para que agora possam ser alimentados ao terceiro estágio para repetir as ações que são para amplificação adicional até o último estágio cuja saída acende um LED, exibindo a presença de até a menor perturbação de RF possível no ar.
ATUALIZAR:
Depois de muita experimentação, finalmente percebi que criar um detector de celular de longo alcance não era viável. É porque os telefones modernos têm uma blindagem de RF de alto grau, que permite que apenas muito pouco RF vaze do telefone. Portanto, o RF não chega muito longe na atmosfera, tornando impossível detectá-los além de alguns centímetros do telefone.
Para melhorar a distância tentei deixar o circuito mais sensível adicionando mais etapas em série, mas não funcionou. Como uma sensibilidade mais alta significava que o circuito começava a detectar muitos distúrbios de RF existentes no ar, o que mantinha o LED piscando o tempo todo.
Demonstração de vídeo
O Circuito Finalizado
O projeto finalizado testado pode ser visto abaixo, é exatamente semelhante a um circuito detector WiFi
Como montar o circuito
O circuito discutido do detector de sinal de RF de telefone celular, sensor é muito fácil de construir e requer conhecimento mínimo de eletrônica para realizar os procedimentos. Ele é construído com a seguinte instrução:
Depois de adquirir os componentes fornecidos, fixe-os sobre o pedaço de PCB geral da seguinte maneira:
Pegue o IC primeiro e insira cuidadosamente suas pernas dentro dos orifícios da PCB através do alinhamento adequado.
Solde os fios do CI.
Agora, de acordo com o diagrama, comece a conectar os resistores e capacitores um por um às saídas de pinos do IC, lembre-se que do lado do componente da PCB, a saída de pinos será exatamente o oposto do que é do lado da trilha, então tenha cuidado com as designações e conexões de pinos.
Como testar
Uma vez montada, basta conectar a placa a uma bateria de 9 volts e confirmar os resultados.
Para isso, você pode fazer uma ligação do seu celular ou apenas ligar para saber seu relatório de saldo, o LED no circuito deve começar a responder aos sinais de RF gerados pelos telefones celulares.
Alternativamente, você pode tentar clicar seu isqueiro de gás de cozinha bem próximo à antena do circuito; o LED podia ser visto piscando com os cliques do isqueiro a gás.
Outra forma de verificar o circuito seria levá-lo próximo à sua placa de rede elétrica, o LED deve acender quando aproximado a um metro da placa indicando a presença do campo de rede e confirmando o funcionamento do circuito.
Nota: A bobina L1 pode ser feita de qualquer fio de bitola, apenas algumas voltas de qualquer diâmetro entre 5 a 9 mm serão suficientes.
Sniffer de RF usando um único amplificador operacional
Embora o circuito do detector móvel de RF tenha como objetivo principal indicar a existência de emissões de RF, este circuito é implementado para várias funções diferentes, como testar chaves de segurança do carro e como detector de bugs.
O circuito farejador de RF é tão sensível que pode captar campos tão baixos quanto 1 mW a 1 m de distância e sinais de cerca de 100 kHz a 500 MHz.
Essencialmente, é apenas um circuito de entrada de banda larga, um retificador e um medidor, no entanto, para atingir a sensibilidade necessária, é necessário um amplificador e os diodos devem ser selecionados com precisão.
Diodos de germânio são capazes de operar mesmo em tensões diretas mais baixas em comparação com os tipos de silício, e a resposta de frequência é maior usando dispositivos de contato pontual, portanto, diodos de germânio 0A90 são a melhor alternativa.
Um indutor de 1 mH sobre a entrada minimiza a sensibilidade LF, assim como o capacitor de feedback. Ajustar o offset do medidor não é importante, mas permitirá a anulação de frequências indesejadas.
O medidor pode exigir resistência em série para ajustar a sensibilidade. A leitura do display pode não ser linear e apenas ajudará a indicar a presença de RF e a potência relativa da RF.
