O post explica o método de incorporação de LEDs de alta potência com Arduino através de fontes externas de alta tensão. A pergunta foi feita pelo Sr. Cole.
A Questão do Circuito
Dei de cara com seu blog e adorei! Tantas informações e ótimas idéias Agora estou tentando descobrir exatamente como controlar separadamente vários leds de 1 watt do arduino,
Eu entendo a linguagem c e não tenho nenhum problema com o arduino, só não entendo muito bem como passar tensão mais alta pelo arduino já que ele emite 5v eu entendo um pouco sobre mosfets e planejei usar mosfets de nível lógico para controlar esses leds. .
eles estarão piscando apenas algumas vezes por minuto por cerca de 30 minutos por dia… você vê algum problema em executá-los através de mosfets? Vou precisar de 9 mosfets para controlar separadamente 9 leds?
Preciso de resistores também ou os mosfets compensam isso?
Qualquer ajuda seria muito apreciada! Obrigado novamente!
Cole
A solução do circuito:

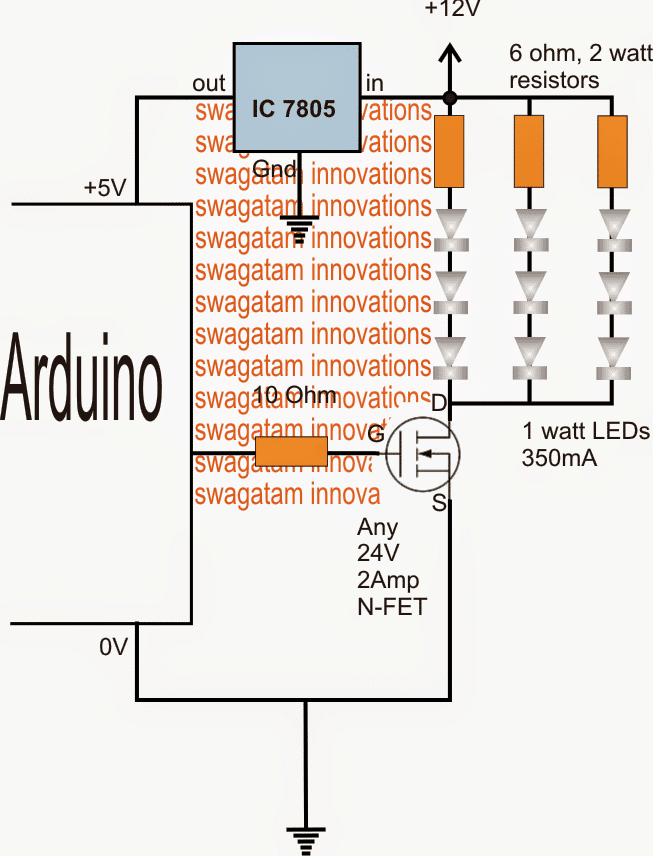

Para controlar 9 nos de LEDs de 1 watt juntos através de um Arduino, a seguinte configuração simples pode ser incorporada através de uma fonte externa de 12V:

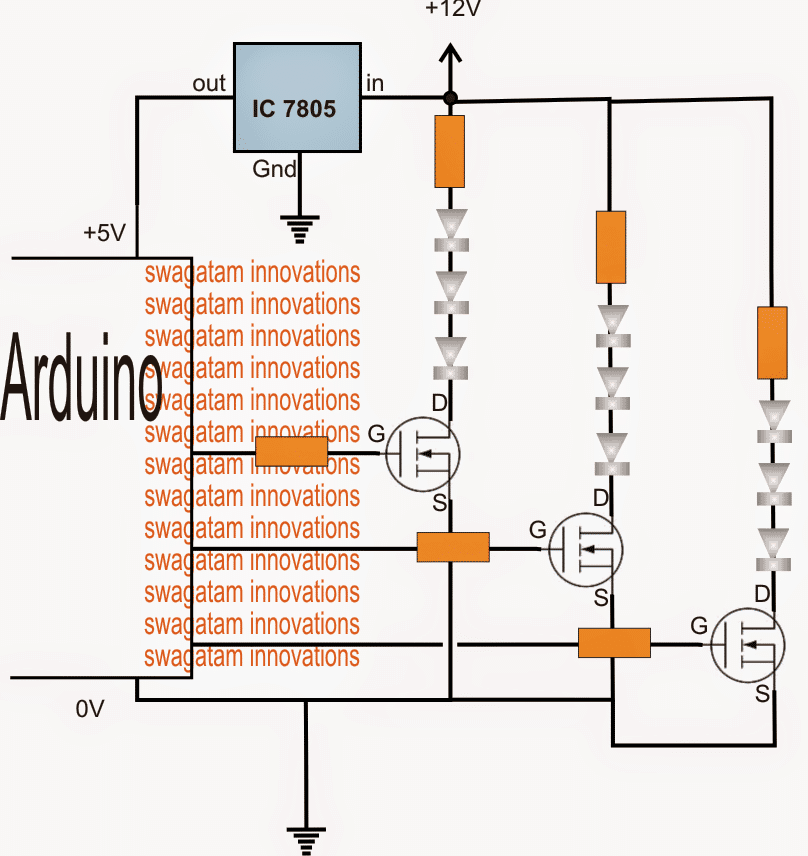

Para controlar LEDs únicos ou múltiplos LEDs de saídas Arduino separadas, mosfets individuais podem ser necessários conforme indicado abaixo:
Os resistores de LED podem ser calculados usando a seguinte fórmula:
R = (U – LEDfwdV)/Corrente do LED
onde U é a tensão de alimentação
LEDfwdV é a tensão de operação direta do LED da série específica
A corrente do LED é as especificações de amperagem dos LEDs usados
Portanto aqui U = 12V
LEDfwdV = 3.3V x 3 = 9.9V já que 3nos existem em cada série e 3.3V sendo a especificação de tensão direta de cada LED
Corrente do LED = 350mA, vamos pegar 300mA ou 0.3Amp para manter as coisas mais frescas.
Substituindo na fórmula:
R = (U – LEDfwdV)/Corrente do LED
= 12 – 9,9/0,3
= 7 ohms
watts podem ser calculados como
Watts = LEDfwdV x LED atual = 9,9 x 0,3 = 2,97 watts ou 3 watts
