Neste post, veremos como usar um acelerômetro com arduino e extrair leituras úteis, que serão impressas no monitor serial IDE. Também exploraremos como o acelerômetro funciona em poucas palavras e suas aplicações.

Por Girish Radhakrishanan

Como funcionam os acelerômetros

O acelerômetro é um dispositivo eletromecânico usado para detectar a aceleração. A aceleração pode ser estática, como a força gravitacional, enquanto a aceleração dinâmica pode ser movimento ou vibração repentina.

O acelerômetro é um dispositivo parcialmente mecânico devido ao seu mecanismo interno. Possui placas móveis dispostas como capacitores, que podem se mover livremente quando submetidas a força externa.

As placas móveis são separadas por alguns micrômetros e são extremamente pequenas e embaladas em um formato de IC com alguns milímetros de tamanho.

As placas livremente móveis têm um peso microscópico anexado a elas, que é feito de silício. O peso microscópico absorve qualquer impacto externo e o aplica nas placas móveis.

Quando as placas móveis estão sujeitas a momentos, sua capacitância muda, o que pode ser detectado por circuitos externos.

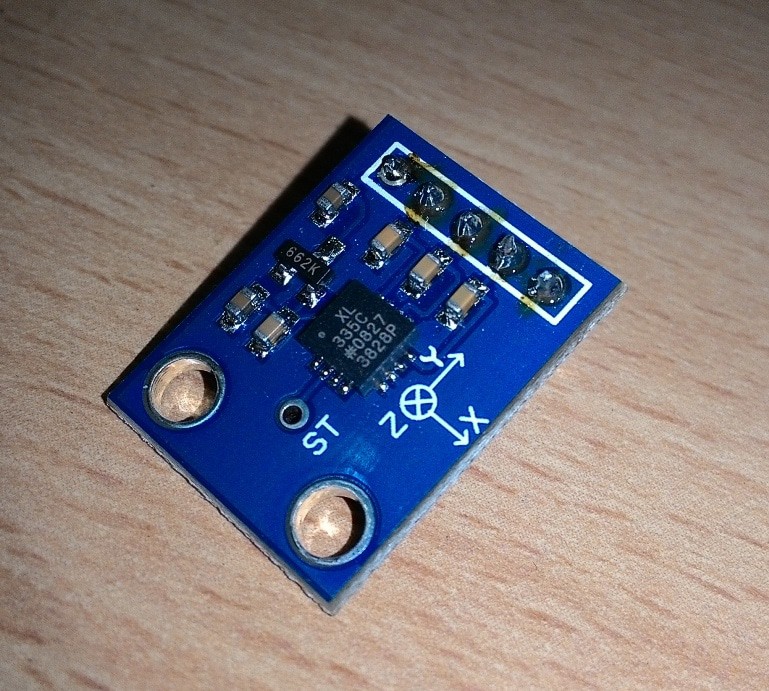

Módulo acelerômetro típico:

[the_ad_placement id="article-inline-ad-1-post-unico-17"]

O acelerômetro pode ser eixo simples, duplo ou triplo; Aqui, estamos usando um acelerômetro de eixo triplo que pode detectar aceleração em 3 eixos, isto é, X, Y e Z. Isso significa que ele possui três capacitores móveis colocados nas direções X, Y e Z fabricadas em um único módulo IC.

Se você quiser saber mais sobre acelerômetros, consulte este link que explica Como o acelerômetro funciona.

O acelerômetro usado neste projeto possui uma saída de tensão analógica em relação à aceleração externa. Para usá-lo em circuitos digitais, precisamos converter a tensão analógica em digital. O processo de conversão de conversões analógicas para digitais pode ser facilmente realizado com o Arduino.

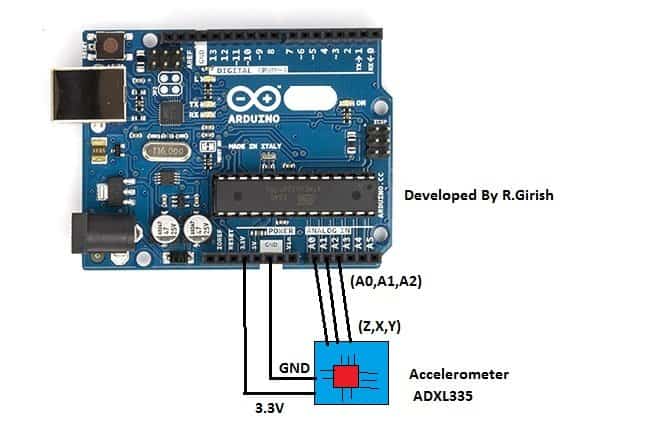

Como funciona

Como conectar o acelerômetro ADXL335 ao Arduino

[the_ad_placement id="article-inline-ad-2"]

O circuito discutido do acelerômetro do Arduino é muito simples, pois apenas extrairemos leituras do acelerômetro. O acelerômetro possui 5 terminais Vcc, GND, X, Y e Z.

Os terminais dos eixos X, Y e Z são conectados aos terminais A2, A1 e A0 do arduino, respectivamente.

O acelerômetro pode ser alimentado a partir da porta 3.3V no arduino. Tenha muito cuidado ao alimentar fontes de alimentação externas do projeto, 5V pode facilmente danificar o acelerômetro, pois possui uma tensão máxima absoluta de 3,6V.

Código do programa:

//---------------Program developed by R.Girish-------------------//
const int xpin = A2;
const int ypin = A1;
const int zpin = A0;
void setup()
{Serial.begin(9600);
}
void loop()
{
Serial.print("X=");
Serial.print(analogRead(xpin));
Serial.print("t");
Serial.print("Y=");
Serial.print(analogRead(ypin));
Serial.print("t");
Serial.print("Z=");
Serial.print(analogRead(zpin));
Serial.println();
delay(500);
}
//---------------Program developed by R.Girish-------------------//

O programa é muito simples; Estamos atribuindo três dos pinos analógicos para a entrada do acelerômetro e iniciando o monitor serial e definindo sua taxa de bits para 9600. Using Serial.print (); Estamos imprimindo as leituras do acelerômetro no monitor serial.

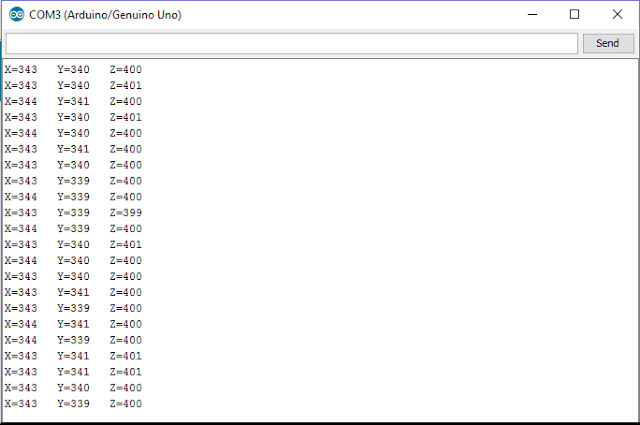

SAÍDA:

O que podemos deduzir do monitor serial é o nível de tensão dos três eixos diferentes do acelerômetro. Quando sujeito a força externa ou inclinação, ele é refletido no monitor serial.

Podemos programar o gatilho do arduino para ativar alguns periféricos externos, como relés, LEDs ou motores, quando a aceleração ou a inclinação estão sujeitas a ultrapassar o limite predeterminado, mas estão sujeitas a outro item.

Aplicações do acelerômetro:

O acelerômetro possui um amplo espectro de aplicativos, de smartphones a aviões.

• Acelerômetros são uma dádiva de Deus para smartphones, você já se perguntou como sua tela muda sua orientação de paisagem para retrato e vice-versa, ou o cara em “Temple run” se move para a esquerda e para a direita quando você inclina o telefone? Bem, é toda a maravilha do acelerômetro.

• O acelerômetro é usado em aeronaves para medir vários parâmetros para estabilizar a luta.

• Usado em câmeras digitais para estabilização de imagem óptica.

• Usado em tripés estabilizados eletronicamente para profissionais de fotografia.

[the_ad_placement id="article-inline-ad-3"]

O acima é uma mera fração da aplicação do acelerômetro. Agora você sabe o que é um acelerômetro, como usá-lo com o arduino e onde é usado.
