Neste post, aprendemos como conectar corretamente um fotodiodo IR em circuitos como um circuito de sensor de proximidade. A explicação é apresentada na forma de uma discussão entre um dos leitores dedicados deste blog NVD, e eu.
Aqui está a discussão que explica como conectar um fotodiodo em um circuito eletrônico.
Verificando a conexão do fotodiodo IR em um circuito

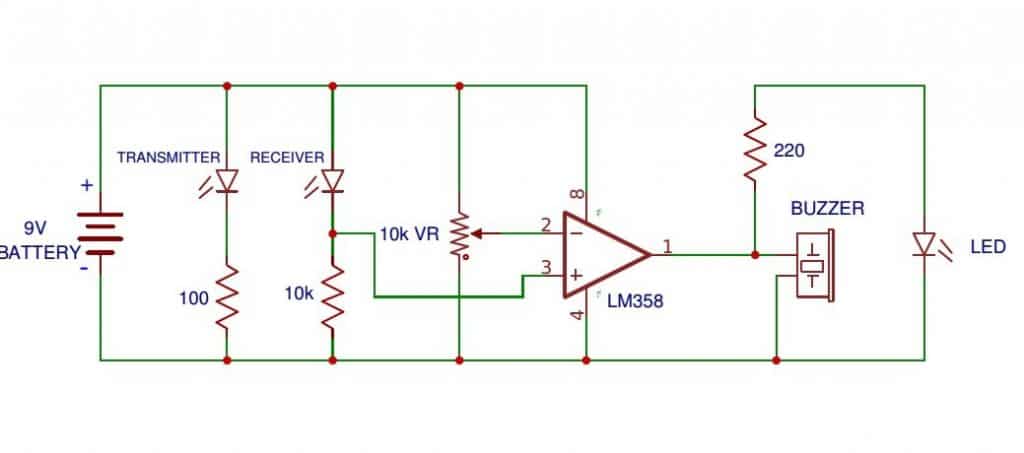

Pergunta: Você pode me dizer se o circuito seguinte funciona ou não. Acho que a saída do ic é 5v. Eu quero que a saída seja conectada a um relé de 12v em vez de campainha.. você pode dizer quais alterações devo fazer no circuito..
Analisando o Circuito
Responda:

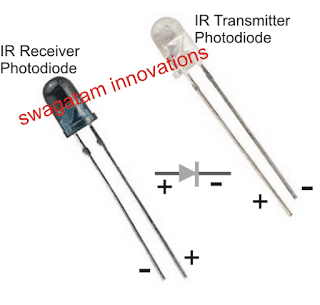

(+) é o ânodo e (-) é o cátodo do fotodiodo. Em outras palavras, o pino associado à placa mais larga dentro do fotodiodo será o cátodo, e o pino associado à placa mais fina dentro do fotodiodo será o ânodo.
- se estiver configurado corretamente, deve funcionar. No entanto, o diagrama acima tem muitos erros e nunca funcionará. A configuração do fotodiodo IR com o opamp precisará de algumas modificações.
- Para configurar um relé, você pode usar um estágio BC547/relay na saída do opamp, o resistor de base frio é 10K
- Para obter informações detalhadas sobre o estágio do driver do relé, consulte o seguinte artigo: https://www.homemade-circuits.com/2012/01/how-to-make-relay-driver-stage-in.html
Pergunta:
ok existe algum terminal positivo e negativo para receptor IR e transmissor como led. Eu sou novo nisso, é por isso que estou perguntando
Polaridade para fotodiodos IR em transmissores
- assim como qualquer outro diodo, os fotodiodos IR também têm polaridade e devem ser conectados de acordo.
Pergunta:

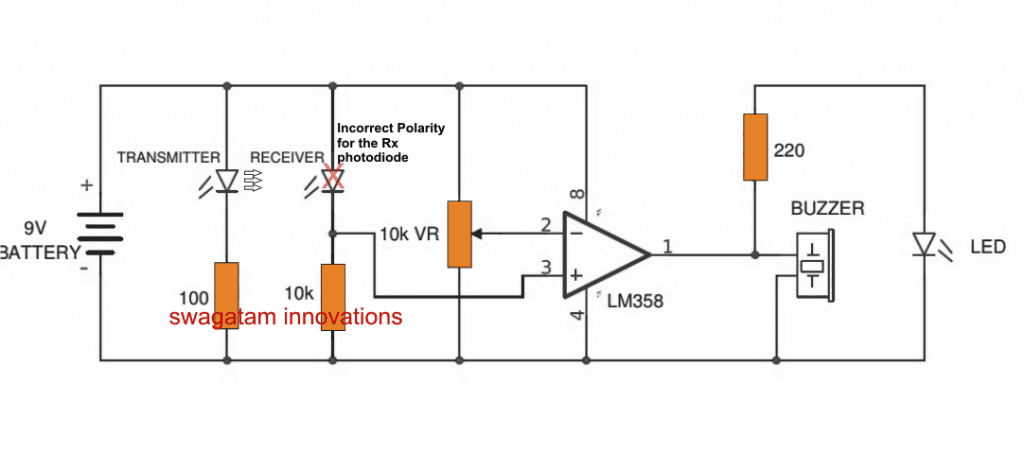

No circuito, o fotodiodo é conectado à polarização direta. está errado? Por favor, verifique senhor.
Diagrama de circuito
Polaridade da foto IR para o receptor

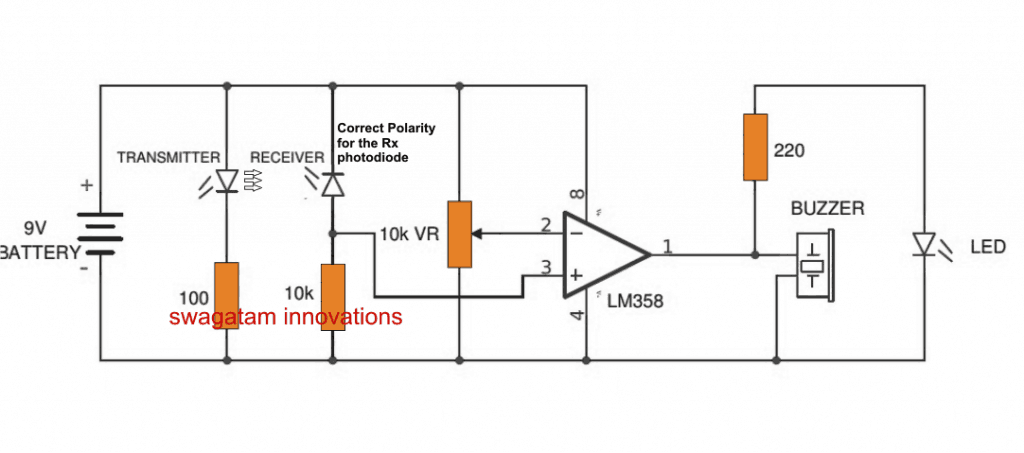

- A polaridade do fotodiodo IR do transmissor está correta…polaridade do receptor está erradaprecisa ser invertido para o receptor como mostrado abaixo.
Pergunta:
senhor, em primeiro lugar, esqueci de conectar o pino 3 do IC ao resistor do receptor, então dei uma alimentação de 12V, portanto, o LED acende apenas. Depois disso, conectei o pino 3 ao resistor e dei 9V. Agora o led acende quando eu giro o resistor variável para um lado. O LED não acende quando o obstáculo é trazido à frente.
Um fotodiodo IR pode queimar
Eu conectei tudo corretamente ainda não funciona, existe uma chance de IC ou fotodiodo ficar queimado quando eu conectar a uma fonte de 12V. Você tem algum diagrama de circuito para sensor de proximidade IR.
Por favor me ajude senhor.
Responda
- O fotodiodo nunca queimará enquanto estiver conectado em série com um resistor.
Então, por que o fotodiodo do receptor não está respondendo
Responda:
No diagrama acima, o fotodiodo conectado ao amplificador operacional nunca poderá acionar o amplificador operacional em resposta a um sinal infravermelho recebido, Por que??
O jeito certo de conectar um fotodiodo com um Opamp
A tensão gerada pelo fotodiodo receptor em resposta aos sinais do fotodiodo transmissor dificilmente será milivoltspode ser apenas alguns milivolts.
Embora os amplificadores operacionais possam ser sensíveis para detectar até alguns milivolts, o resistor de 10K entre o pino 3 e o terra anulará instantaneamente o pequeno sinal de milivolts, tornando impossível para o amplificador operacional detectá-lo.
Portanto, podemos supor que é o resistor de 10K que é responsável por não permitir que o opamp detecte o sinal de saída dos fotodiodos.
O diagrama a seguir mostra como conectar um fotodiodo corretamente com um opamp de forma que ele responda efetivamente aos sinais de qualquer fonte de transmissor de fotodiodo IR:
No diagrama acima, podemos ver que o resistor de 10k anterior no pino não inversor do opamp é substituído por um capacitor de baixo valor e agora isso permite que o opamp responda aos sinais gerados pelos fotodiodos Rx, Tx.
Na verdade, o opamp ainda responderia sem o capacitor, no entanto, nunca é aconselhável manter as entradas de um opamp flutuando enquanto ele estiver alimentado, portanto, o capacitor aterrado garante que a entrada em questão do opamp nunca permaneça flutuante e propensa a sinais dispersos .
Você pode pensar que o capacitor pode ser substituído por um resistor de alto valor, na ordem de muitos Meg Ohms, desculpe, isso também pode não ajudar, isso proibiria novamente o opamp de detectar os sinais do fotodiodo e, finalmente, o capacitor de baixo valor resulta em ser a escolha certa.
Conectando o Fotodiodo para Ativar um Relé

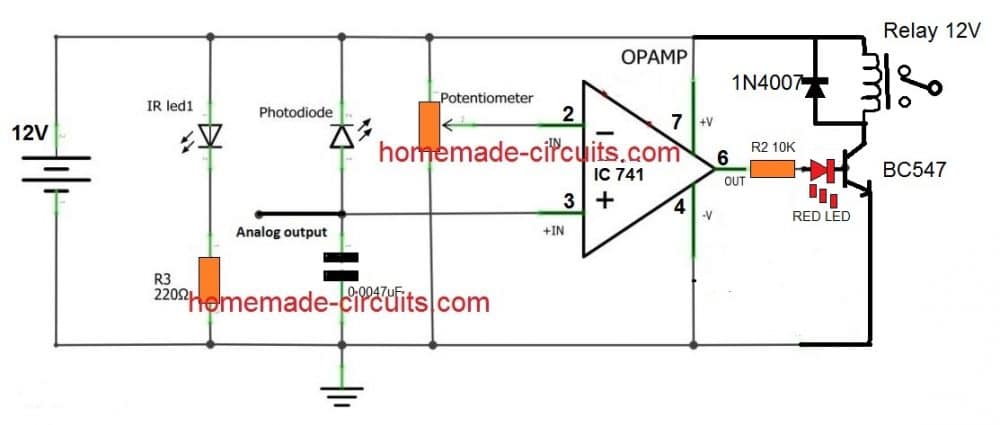

O detector de fotodiodo baseado em opamp mostrado acima pode ser atualizado para acionar um estágio de relé, integrando um estágio de driver de relé, conforme mostrado no diagrama a seguir:
Feedback do Sr. Norman Kelley (um dos ávidos leitores deste blog):
Olá, Swagatam,
Estou procurando um circuito para me alertar quando alguém entra no meu pátio e no deck da frente.
Os entregadores deixam as coisas no convés da frente e não tocam a campainha, então não sei se meus pacotes estão no convés. Além disso, à noite, gostaria de saber se alguém entra no meu pátio.
Desenhei um circuito com um PIR e um TX/RX sem fio para reproduzir uma mensagem dentro da minha casa. Tudo funciona, mas há muitos gatilhos falsos e isso deixa minha esposa louca.
Estou assumindo que os sinais de RF estão acionando o PIR. Tentei separá-los alguns centímetros e ajudou, mas não o suficiente. Então, decidi olhar para o IR para detectar a pessoa abrindo o portão para o pátio e, em seguida, transmitindo sem fio esse gatilho. Eu queria fazer um feixe IR, mas requer mais componentes que não tenho no momento.
Então, decidi que um IR de proximidade funcionaria se eu colocasse o sensor no portão e colocasse um refletor no portão que refletiria o IR quando o portão fosse aberto.
Eu vi o seu circuito acima “Como conectar um sensor de fotodiodo IR”.
Eu embarquei no circuito e funciona bem. O único problema é que ele usa 50ma em modo de espera e 70ma quando ativo.
A montagem remota com fonte de alimentação da bateria parece estar fora de questão, a menos que haja uma maneira de reduzir os requisitos de energia ou eu tenha que executar baixa tensão na unidade.
Alguma sugestão ou comentário? Obrigado pela ajuda!
Norman Kelley
Minha resposta:
Olá Normando,
O alto consumo pode ser simplesmente devido aos valores incorretos do resistor do LED, tente usar 1K para o LED do transmissor e também para o LED indicador, o consumo total deve cair para cerca de 6mA
