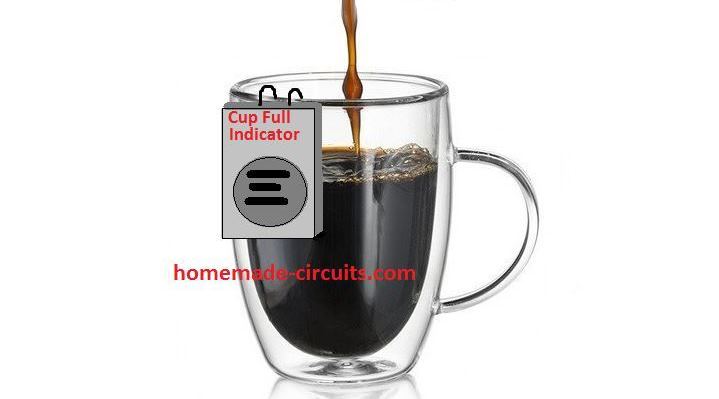

Este circuito basicamente é um indicador de alarme de nível de fluido destinado a alertar pessoas com deficiência visual sobre o nível de líquido em um recipiente como xícara, copo ou tigela.
A unidade pode ser simplesmente conectada na borda de qualquer recipiente com as sondas, de modo que detecte o nível total do líquido enquanto o recipiente está sendo enchido e aciona a indicação audível.
O recipiente pode ser um copo, copo, tigela, garrafa etc.
O circuito detectará o enchimento do copo com qualquer líquido que conduza eletricidade, como cerveja, água da torneira, chá, leite.

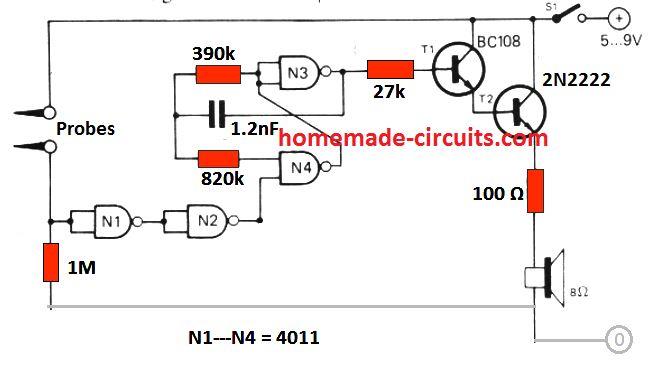

Diagrama de circuito
Isso também significa que o circuito não será capaz de detectar água destilada ou deionizada.
Descrição do circuito
O circuito é extremamente simples de construir e entender.
Todo o circuito é construído em torno de 4 portas NAND usando IC 4011.
N1 e N2 são configurados como inversor/buffer lógico.
Sem líquido ao redor das sondas, a entrada de N1 é mantida em uma lógica baixa devido ao resistor de 1M de aterramento. Assim que as sondas entram em contato com um líquido no copo ou copo, a entrada N1 é instantaneamente elevada. Isso faz com que a saída N1 fique baixa, o que torna a saída N2 ALTA, permitindo a operação do multivibrador astável N3/N4.
Os interruptores astáveis T1 e T2 ON/OFF dão origem a um tom de aviso sonoro do alto-falante.
A frequência do astável construído usando portas N3/N4 pode ser alterada ajustando os valores dos resistores 820 k, 390 k ou do capacitor 1,2 nF. Isso, por sua vez, ajudará a ajustar o tom no alto-falante. Ele pode ser ajustado de um tom penetrante de orelha a um zumbido mais suave, conforme a preferência do usuário.
Lista de peças
- 1M = 1
- 390k = 1
- 820k = 1
- 27k= 1
- 100 ohm = 1
- Capacitor 1.2 nF Disco cerâmico
- Transistor BC108 ou BC547 = 1
- Transistor 2N2222 = 1
- IC 4011 = 1
- Bateria 9 V PP3 = 1
- Alto-falante pequeno de 8 ohms 0,2 watts = 1
Usando IC 555
Um pequeno circuito indicador de xícara cheia também pode ser criado usando o IC 555, conforme mostrado no diagrama acima.
O IC 555 é manipulado como um multivibrador astável. Enquanto as sondas não estiverem tocando o líquido dentro do copo, o astável gera um som de clique de 15 Hz de baixa frequência no alto-falante.
Quando o copo está cheio e as sondas entram em contato com o líquido, a frequência do astável aumenta repentinamente para um tom agudo de 500 Hz, que alerta o usuário sobre a condição do copo cheio.
O alto-falante também pode ser substituído pelo transdutor piezo buzzer, para tornar o design muito compacto.
