Neste post vamos aprender como aumentar ou estender o alcance de um controle remoto infravermelho comum ou IR através de um sistema de controle remoto RF de 433MHz.
Conceito de Extensor de Alcance IR
A ideia deste circuito é alimentar os dados IR de um transmissor IR na entrada do transmissor de um módulo RF através de um sensor IR e transmitir os dados no ar para que o módulo receptor RF distante seja capaz de receber os dados.
Depois de receber os dados, o RX os decodificaria e os converteria de volta em dados baseados em IR, que poderiam ser usados para acionar o dispositivo distante operado por IR relevante.

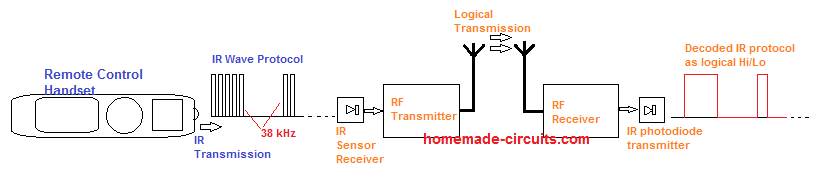

Diagrama de bloco

Peças que você precisará para construir este circuito
Estágio do Transmissor
Módulos Codificador de RF de 433 MHz ou 315 MHz, conforme mostrado no artigo a seguir, e monte-os conforme mostrado:
Como conectar circuitos do módulo de RF
Todos os resistores mostrados abaixo são 1/4 watt t 5% CFR, a menos que especificado de outra forma
1M – 1não, 1K – 4nos, 100ohms = 2nos,
Transistor BC557 = 1no
Capacitor 10uF/25V = 1no
Estágio Receptor
Módulos decodificadores de RF de 433 MHz ou 315 MHz, conforme mostrado no artigo vinculado acima, e a serem montados conforme mostrado:
1K = 1não, 10K = 1não, 330ohms = 2nos, 33K = 1não
Fotodiodo IR (qualquer tipo) = 1 não
Transistor = BC557
LED VERMELHO = 2nos
Capacitor -= 0,01uF
O Circuito Transmissor Extensor de Alcance IR para RF

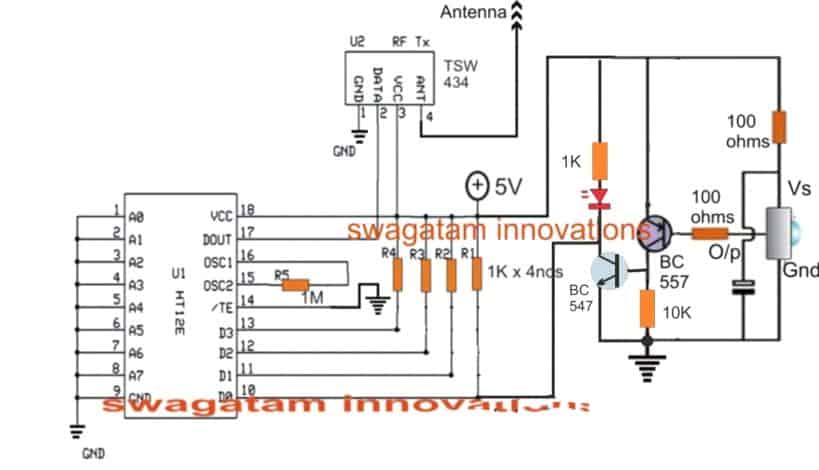

A figura acima mostra o layout básico para o circuito transmissor extensor de alcance de controle remoto infravermelho, em que um circuito codificador de RF de 433 MHz ou 315 MHz pode ser visto construído em torno dos chips HT12E e TSW434, e também podemos ver um estágio de circuito de sensor IR simples anexado usando TSOP730.
O sensor IR pode ser visualizado na extremidade direita do diagrama com pinagens: Vs, Gnd e O/p. O pino de saída é conectado à base de um transistor PNP, cujo coletor é integrado a uma das 4 pinagens de entrada do codificador de RF IC HT12E.
Agora, para habilitar a transmissão dos dados IR para um local distante para estender seu alcance, o usuário deve apontar os raios IR no sensor de um aparelho IR e pressionar o botão relevante do controle remoto do aparelho IR.
Assim que os raios IR atingem o sensor TSOP, ele converte os dados em seu respectivo formato PWM e os alimenta nas pinagens de entrada selecionadas do codificador HT12E.
O codificador IC capta os sinais IR do conversor, codifica os dados e os encaminha para o chip transmissor TSW434 adjacente para permitir a transmissão dos dados para o ar.
Os sinais viajam pelo ar até encontrar a antena do módulo decodificador de RF correspondente usando 433MHz ou 315MHz como frequência de operação.
O circuito receptor do decodificador RF do extensor de alcance

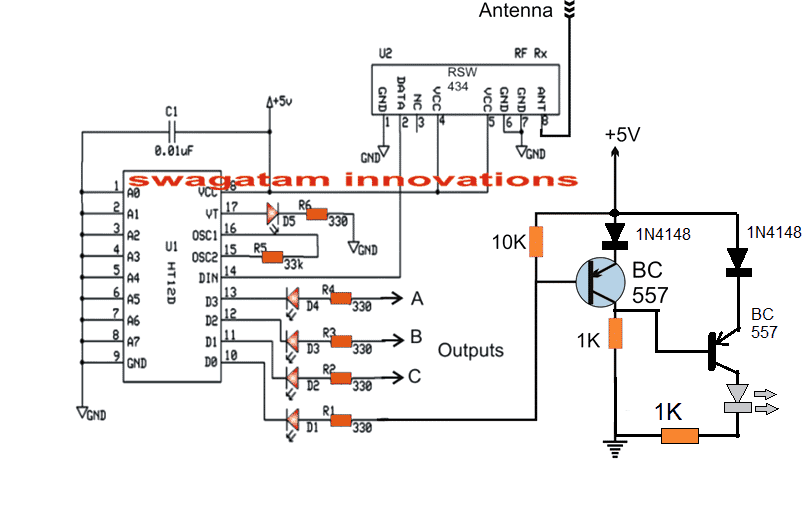

O diagrama de circuito mostrado acima representa o circuito receptor de dados IR que recebe o sinal transmitido da extremidade do transmissor e reverte os sinais de volta ao modo IR para operar o dispositivo IR estendido nesta extremidade remota.
Aqui o módulo decodificador de RF é construído usando o HT12D IC e o receptor usando o chip RSW434. O chip receptor pega os dados convertidos de IR para RF transmitidos e os envia para o IC do decodificador, que completa o processo decodificando os sinais de RF de volta para a frequência de IR.
Esta frequência IR é alimentada apropriadamente a um circuito driver de fotodiodo IR construído usando um transistor PNP e um dispositivo de fotodiodo IR, conforme mostrado no lado direito extremo do circuito.
A frequência de RF para IR decodificada é oscilada e transmitida pelo fotodiodo e aplicada no dispositivo que deve ser operado na extremidade remota.
Espera-se que o dispositivo responda a esses sinais IR decodificados por RF e funcione de acordo com a especificação esperada.
Isso conclui o circuito extensor de alcance IR usando módulos RF 433MHz, se você acha que perdi algo no design ou na explicação, sinta-se à vontade para apontá-los através da caixa de comentários abaixo.
