A série TSOP17XX de CIs são dispositivos sensores infravermelhos projetados para detectar frequências infravermelhas apenas com uma faixa específica de frequência modulada e interpretá-los em uma magnitude proporcional de pulsos elétricos na saída.
Isso é feito especificamente para tornar o sensor imune a outras formas de sinais infravermelhos presentes na atmosfera, como luz solar, lâmpadas fluorescentes etc. acionamento falso externo.
Os ICs da série TSOP 1738 são comumente usados em muitos sistemas de controle remoto infravermelho, como TV, monofones remotos ou controles remotos de decodificadores, etc.
O quadro de chumbo é usado para montar o pré-amplificador e o diodo PIN junto com o filtro IR, que é um design do pacote epóxi.
Um microprocessador é usado para decodificar o sinal de saída diretamente que é desmodulado de maneira fácil. A série TSOP 1738 é considerada a série padrão para o receptor de controle remoto infravermelho que, por sua vez, suporta todos os códigos de transmissão importantes.

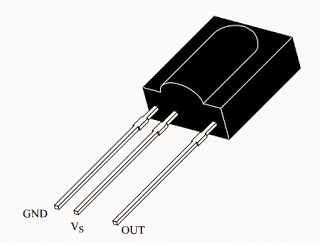

Detalhes da Pinagem do Sensor IR Remoto
Tipos de Sensor IR Disponíveis
TSOP1730 – 30 kHz TSOP1733 – 33 kHzTSOP1736 – 36 kHz TSOP1737 – 36,7 kHzTSOP1738 – 38 kHz TSOP1740 – 40 kHzTSOP1756 – 56 kHz
Circuito e conexões de aplicação típicos são mostrados abaixo
Principais Especificações Elétricas
A série TSOP 17XX oferece dois benefícios de pré-amplificador e fotodetector em um único pacote
Um filtro interno está presente para facilitar a frequência PCM
A série TSOP 17XX fornece uma blindagem aprimorada contra as perturbações produzidas pelos vários tipos de campos elétricos
Também é compatível com TTL e CMOS
A saída ativa dada pela série TSOP 17… é baixa
Ele consome pouca energia
A imunidade fornecida pela série TSOP 17… contra a luz ambiente é alta
A série TSOP 17XX permite uma transmissão contínua de dados de até 2400 bps
O dispositivo fornece 10 ciclos/burst que é considerado como o comprimento de burst mais apropriado

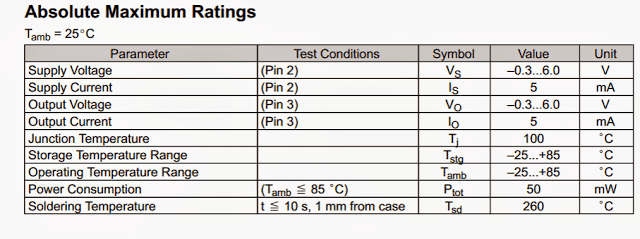

Classificação Máxima Absoluta

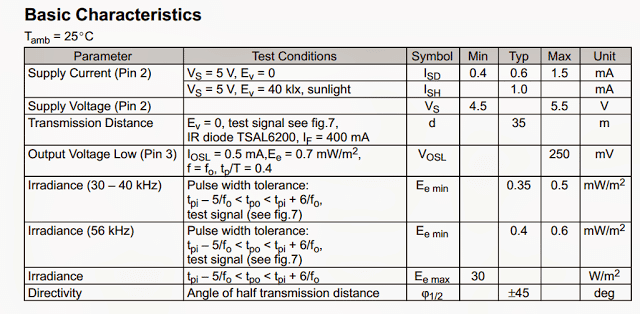

Características básicas
Testando com Frequência de 38 kHz – Vídeo
Como funciona o TSOP1738 IC
O projeto do circuito da série TSOP 1738 foi projetado para funcionar de forma a evitar qualquer tipo de pulso de saída que ocorra inesperadamente devido a distúrbios e ruídos do sinal.

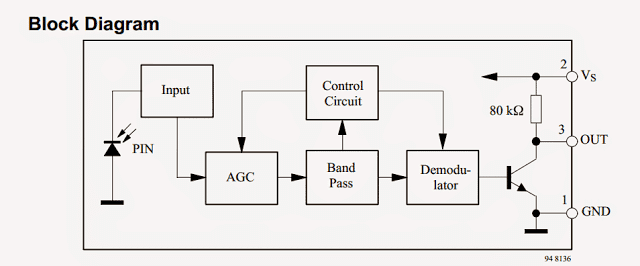

Para suprimir ou evitar esses ruídos e distúrbios de sinal, a série TSOP 1738 funciona usando diferentes aplicações, como um estágio integrador, um filtro passa-banda e um controle automático de ganho.
A distinção entre um sinal de perturbação e um sinal de dados pode ser feita lendo o comprimento da rajada, a frequência da portadora e o ciclo de trabalho.
Os critérios ou condições que um sinal de dados precisa cumprir são os seguintes:
A frequência da portadora do sinal de dados precisa estar próxima da frequência central do filtro passa-banda, como em uma frequência de 38kHz
O comprimento de rajada de um sinal de dados deve ser de 10 ciclos/rajada ou mais do que isso
Um intervalo de tempo após cada rajada que geralmente varia entre 10 ciclos a 70 ciclos para um sinal de dados deve ser necessariamente no mínimo de 14 ciclos.
Para cada rajada do sinal de dados que ocorre com duração superior a 1,8 ms, o intervalo de tempo correspondente é essencial em algum momento do processo dentro do fluxo de dados. A duração desse intervalo de tempo deve ser pelo menos igual à duração da rajada.
Em um sinal de dados, aproximadamente 1400 rajadas curtas podem ser recebidas a cada segundo continuamente
Os vários formatos de dados considerados adequados são: Toshiba Micom Format, NEC Code, RC5 Code, R-2000 Code, Sharp Code, RC6 code e SIRCS (Sony Format).
O sinal de dados pode ser recebido em uma série TSOP 17xx mesmo quando um sinal de perturbação é aplicado à série TSOP 17xx. Mas, a sensibilidade neste caso é reduzida a um nível específico onde as ocorrências de pulsos inesperados podem acontecer. Os diferentes sinais de perturbação, que podem ser suprimidos com a utilização da série TSOP 17xx, são:
Luz DC que pode variar de uma simples bola de tungstênio ao recurso natural mais poderoso da luz solar
O sinal que é recebido continuamente em 38kHz ou sinal recebido em frequência diferente de 38kHz
Os sinais que são recebidos de lâmpadas fluorescentes que consistem em reator eletrônico. A figura abaixo mostra uma amostra de como ocorre a modulação do sinal.
