As seguintes discussões por e-mail foram enviadas a mim pelo Sr. John Sweden, que é um dos ávidos leitores deste blog, aqui ele explica sobre um dispositivo isolador USB e como ele pode ser incorporado ao usar um osciloscópio com um PC, a fim de proteger o osciloscópio e o circuito de teste de altas tensões acidentais. Vamos aprender mais.
Conceito de Circuito#1
Há algum tempo comprei um osciloscópio USB de canal duplo Digitech 40MHz que agora gostaria de aprender a usar com um PC via USB.
Ouvi dizer que é preciso ter extremo cuidado ao colocar o terra da sonda do osciloscópio deste (e de qualquer) osciloscópio no circuito de teste se esse circuito de teste também for levado ao potencial de terra da rede conectando-o a uma porta USB para alimentá-lo.
Um movimento errado pode destruir o circuito de teste e possivelmente o osciloscópio Um vídeo de Dave do EEV Blog explica os perigos com mais clareza do que eu.
Uma resposta para este problema seria colocar um isolador USB entre a entrada usb do circuito de teste e o PC. Um exemplo de tal isolador é mostrado aqui:
Uma alternativa menos dispendiosa para muitos dos outros isoladores caros também mostrados no eBay pode ser realmente útil. Este pode ser um projeto DIY útil para as páginas de Projetos de Circuitos Caseiros?
Obrigado, John Waterman
Analisando a Ideia de Circuito
Obrigado João,
Sim, é definitivamente um conceito interessante para investigar.
No entanto, parece ser um circuito difícil e não acho que seria capaz de projetar este. Deixe-me tentar, eu vou deixar você saber se acontecer de quebrá-lo.
Cumprimentos.
Conceito de Circuito #2
Olá Swagatam,
Finalmente encontrei um esquema do isolador. Infelizmente, o que me foi dado era pequeno e não estava claro. Tentei afiar no Photoshop, mas ainda é ruim. Vai te dar uma ideia.
Detalhes:

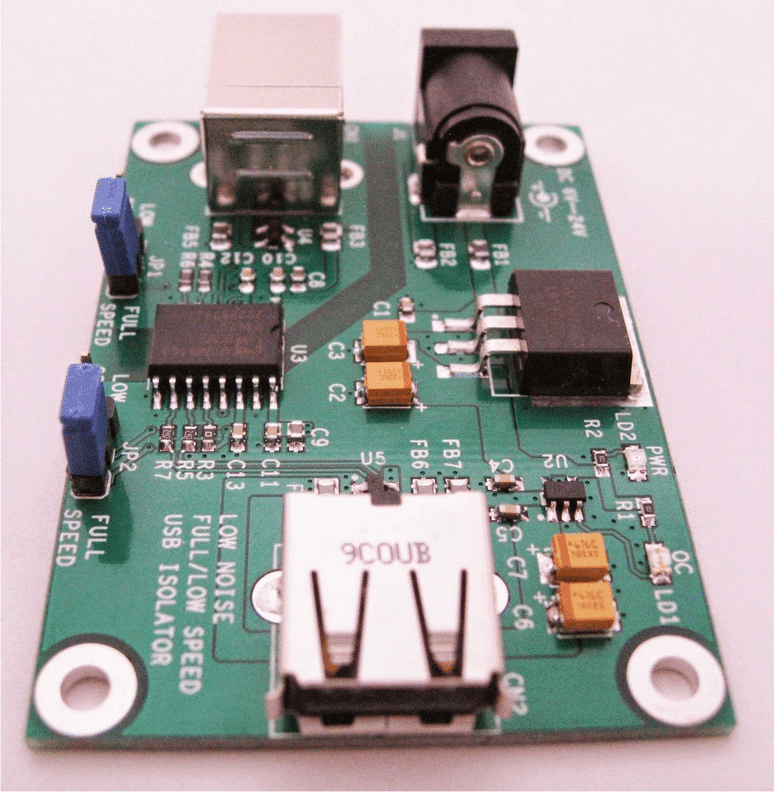

Módulo isolador digital USB de baixo ruído
Descrição Este módulo foi projetado com base no ADUM4160, um isolador USB de 5kV de velocidade total/baixa.
É uma boa escolha para aplicações em que é necessário isolamento entre o PC e o dispositivo periférico. Este módulo possui uma potência de baixo ruído que é muito adequada para dispositivos de alta fidelidade.
Além disso, o circuito de proteção de sobrecorrente está incluído. Quando ocorrer um curto-circuito em seu dispositivo, a fonte de alimentação será cortada para proteger tanto seu dispositivo quanto este módulo.
Um LED vermelho acenderá quando ocorrer uma condição de sobrecorrente.
Recursos :
Compatível com USB 2.0
Taxa de dados de velocidade baixa e total: 1,5 MBps e 12 Mbps, selecionada por jumper Comunicação bidirecional Regulador LDO integrado para aplicações de baixo ruído Ampla faixa de entrada de energia: +6V a +24V Proteção contra sobrecorrente da porta downstream (Esta função é muito útil para proteger seu dispositivo contra danos quando ocorrer um curto-circuito)
Conceito de Circuito#3
Saudações novamente Swagatam,

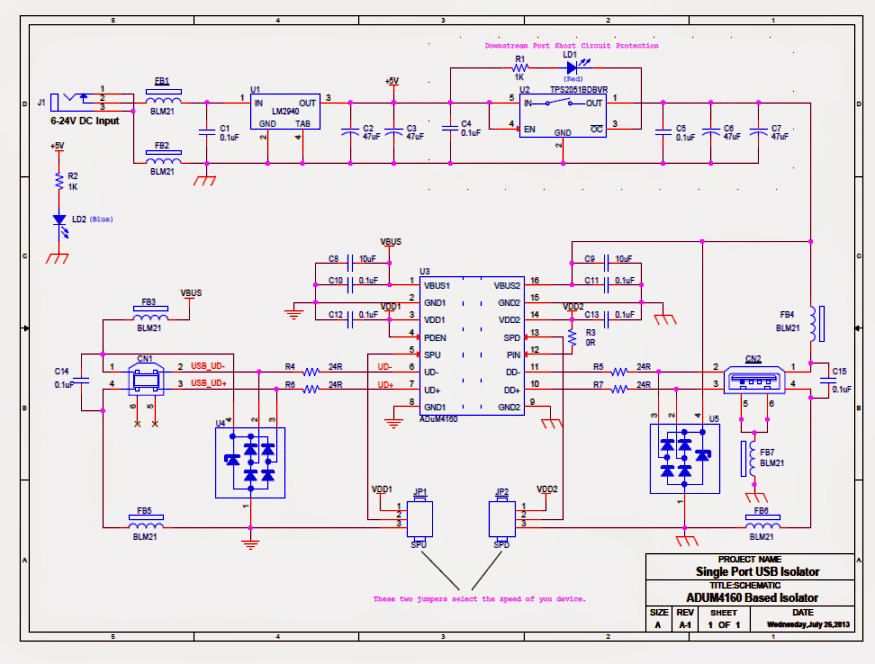

Um cara prestativo na China forneceu este esquema em PDF (em anexo). Agora você pode encontrar o caminho de volta e explorar
João
