Tipos de placas Arduino com especificações

Neste post, apresentamos uma lista de cerca de 20 placas Arduino populares que são usadas por estudantes e profissionais de engenharia para suas necessidades específicas de aplicação. Os tipos de placas Arduino discutidos aqui são projetados com uma variedade de recursos e especificações exclusivos para atender a uma aplicação desejada da maneira mais eficaz. A variedade de placas Arduino permite que estudantes e amadores selecionem a unidade certa, dependendo de seu orçamento e da complexidade da tarefa que desejam implementar.

O que é uma placa Arduino?

O Arduino é uma plataforma eletrônica de código aberto desenvolvida usando hardware e software fáceis de usar. As placas Arduino têm a capacidade de ler entradas como a luz que incide em um sensor, o toque de um botão ou uma mensagem do Twitter e transformá-la em uma saída que pode ser usada para ligar ou desligar um parâmetro externo.

Este parâmetro externo pode ser como ligar/desligar um motor ou um LED, ou até mesmo enviar um conteúdo pela internet.

O Arduino permite ao usuário comandar a placa uma série de tarefas, fornecendo um punhado de informações ao microcontrolador na placa. Para isso o usuário implementa a linguagem de programação do Arduino (dependendo da Fiação), e o Software do Arduino (IDE), determinado pelo Processamento.

Placas Arduino e suas aplicações

O conteúdo a seguir fornece uma lista de placas Arduino populares juntamente com especificações detalhadas, que podem ser selecionadas pelo usuário dependendo da complexidade da aplicação.

Por exemplo, se você é um estudante de engenharia e está apenas começando, precisaria de uma placa mais barata e menos complexa de usar. Estes podem incluir: Arduino-UNO, Arduino-Leonardo, Arduino-101, Arduino-Esplora, Arduino-Micro, Arduino-Nano etc.

Para usuários avançados que agora desejam executar códigos e programas complexos, eles podem selecionar entre uma variedade desses Arduinos avançados e rápidos, como: Arduino-Mega, Arduino-Zero, Arduino-Due, Arduino-Pro, etc.

Então comece e confira a seguinte gama abrangente de placas Arduino com especificações e tente escolher aquela que parece mais adequada para sua necessidade específica.

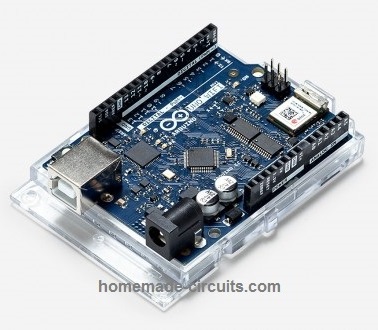

1) Arduino Uno WiFi rev 2

• Processador: ATMEGA4809, módulo Wi-Fi NINA-W132 do u-blox, dispositivo de criptografia ECC608
• Frequência: 16MHz
• Formato: Arduino / Genuíno
• Tamanho: 68,6 mm x 53,4 mm
• Interface do host: USB/32U4
• Voltagem: 5 V
• Instantâneo: 48KB
• EEPROM: Nenhum
• SRAM: 0,25 KB
• Pinos de E/S digitais: 6 (14 são baseados em PWM)
• Entrada analógica: 5
• Saída Analógica: 6
• Diversos: Vem com acelerômetro de 6 eixos, giroscópio, o módulo NINA/esp32 funciona com WiFi e Bluetooth

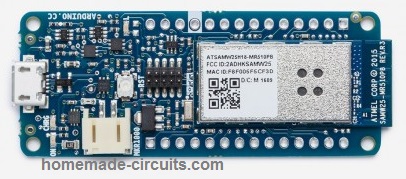

2) Arduino / Genuíno MKR1000

• Processador: ATSAMW25 (usando SAMD21 Cortex-M0+ ARM MCU de 32 bits, WINC1500 2,4 GHz 802.11 b/g/n Wi-Fi e dispositivo de criptografia ECC508)
• Frequência: 48MHz
• Formato: mínimo
• Tamanho: 61,5 mm × 25 mm
• Interface do host: USB
• Voltagem: 3,3 V
• Instantâneo: 256 KB
• EEPROM: Nenhum
• SRAM: 32 KB
• Pinos de E/S digitais: 8 (12 são baseados em PWM)
• Entrada analógica: 7
• Saída Analógica: 1

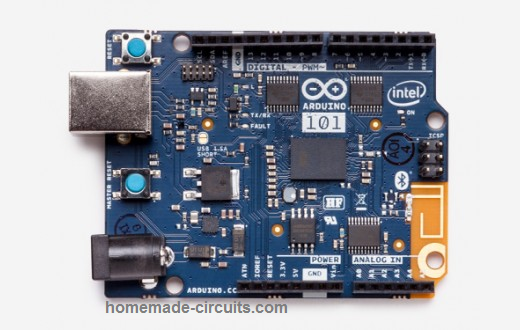

3) Arduino 101 / Genuíno 101

• Processador: Módulo Intel® Curie™ 2 núcleos minúsculos, um x86 (Quark SE) junto com ARC
• Frequência: 32MHz
• Formato: Arduino / Genuíno
• Tamanho: 68,6 mm × 53,4 mm
• Interface do host: USB
• Voltagem: 3,3 V
• Instantâneo: 196 KB
• EEPROM: N / D
• SRAM: 24KB
• Pinos de E/S digitais: 14 (4 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: N / D
• Diversos: Inclui acelerômetro de 6 eixos, giroscópio e Bluetooth

4) Arduino Zero

• Processador: ATSAMD21G18A
• Frequência: 48MHz
• Formato: Arduíno
• Tamanho: 68,6 mm × 53,3 mm
• Interface do host: USB
• Voltagem: 3,3 V
• Instantâneo: 256 KB
• EEPROM: emulação de 0-16 Kb
• SRAM: 32 KB
• Pinos de E/S digitais: 14 (12 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: 1
• Diversos: arquitetura de 32 bits

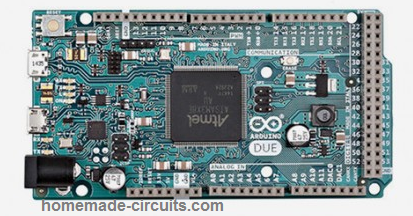

5) Arduino devido

• Processador: ATSAM3X8E
• Frequência: 84MHz
• Formato: Mega
• Tamanho: 101,6 mm × 53,3 mm
• Interface do host: 16U2 + host nativo
• Voltagem: 3,3 V
• Instantâneo: 512 KB
• EEPROM: 0
• SRAM: 96KB
• Pinos de E/S digitais: 54 (12 são baseados em PWM)
• Entrada analógica: 12
• Saída Analógica: 2
• Diversos: É a primeira placa Arduino construída com ARMProcessor. Ao contrário da maioria das placas Arduino, ela pode ser usada apenas com 3,3 V e não com 5 V.

6) Arduino Yun

• Processador: Atmega32U4, Atheros AR9331
• Frequência: 16 MHz, 400 MHz
• Formato: Arduíno
• Tamanho: 68,6 mm × 53,3 mm
• Interface do host: USB
• Voltagem: 5 V
• Instantâneo: 32 KB, 16 MB
• EEPROM: 1 KB, 0 KB
• SRAM: 2,5 KB, 64 MB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 12
• Saída Analógica: N / D
• Diversos: Arduino Yún é uma mistura de um clássico Arduino Leonardo (construído em torno do processador Atmega32U4) inclui um sistema WiFi (SoC) no chip operando Linino, um MIPSGNU/Linux baseado em OpenWrt.

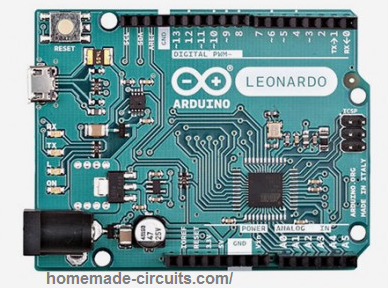

7) Arduino Leonardo

• Processador: Atmega32U4
• Frequência: 16MHz
• Formato: Arduíno
• Tamanho: 68,6 mm × 53,3 mm
• Interface do host: USB/32U4
• Voltagem: 5 V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2,5 KB
• Pinos de E/S digitais: 20 (7 são baseados em PWM)
• Entrada analógica: 12
• Saída Analógica: N / D
• Diversos: O Leonardo é projetado com o processador Atmega32U4, que possui um controlador USB integrado, que reduz um único chip em comparação com outras versões do Arduino.

8) Arduino Uno

• Processador: ATmega328P
• Frequência: 16MHz
• Formato: Arduíno
• Tamanho: 68,6 mm × 53,3 mm
• Interface do host: USB/8U2(Rev1&2)/16U2(Rev3)
• Voltagem: 5 V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• Pinos de E/S digitais: 2 (14 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: 6
• Diversos: Isso funciona com o mesmo ATmega328 do modelo anterior Duemilanove, mas enquanto o Duemilanove incorporou um FTDI IC para USB, o Uno opera com um ATmega16U2 (ATmega8U2 antes da rev3) programado como um conversor serial.

9) Arduino Mega2560

• Processador: ATmega2560
• Frequência: 16MHz
• Formato: Mega
• Tamanho: 101,6 mm × 53,3 mm
• Interface do host: USB/8U2(Rev1&2)/16U2(Rev3)
• Voltagem: 5 V
• Instantâneo: 256 KB
• EEPROM: 4 KB
• SRAM: 8KB
• Pinos de E/S digitais: 54 (15 são baseados em PWM)
• Entrada analógica: 16
• Saída Analógica: N / D
• Diversos: A maioria das blindagens que foram criadas para Duemilanove, Diecimila ou Uno não terão problemas aqui, porém algumas blindagens podem não acomodar devido à incompatibilidade com os pinos suplementares.

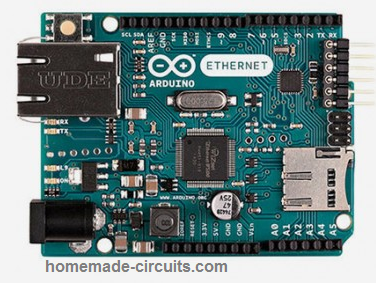

10) Arduino Ethernet

• Processador: ATmega328
• Frequência: 16MHz
• Formato: Mega
• Tamanho: 101,6 mm × 53,3 mm
• Interface do host: Interface serial Ethernet, Ethernet Wiznet
• Voltagem: 5 V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• Pinos de E/S digitais: 14 (4 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: N / D
• Diversos: Estruturado em torno do mesmo chip WIZnet W5100 que o Arduino Ethernet Shield. Uma interface serial foi incluída para programação, mas não possui porta USB. As versões mais recentes desta placa são compatíveis com Power over Ethernet (PoE).

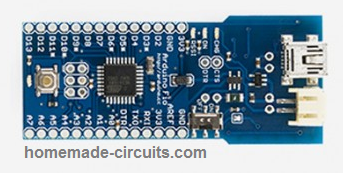

11) Arduino Fio

• Processador: ATmega328P
• Frequência: 8MHz
• Formato: mínimo
• Tamanho: 66,0 mm × 27,9 mm
• Interface do host: Série XBee
• Voltagem: 3,3 V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 8
• Saída Analógica: N / D
• Diversos: O soquete XBee pode ser encontrado na parte inferior da placa

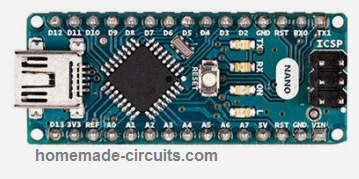

12) Arduino Nano

• Processador: ATmega328 (ATmega168 antes da v3.0)
• Frequência: 16MHz
• Formato: mínimo
• Tamanho: 43,18 mm × 18,54 mm
• Interface do host: USB/FTDIFT232R
• Voltagem: 5 V
• Instantâneo: 16/32 KB
• EEPROM: 0,5/1 KB
• SRAM: 1/2 KB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 8
• Saída Analógica: N / D
• Diversos: Esta é uma versão minúscula do Arduino que funciona com alimentação USB e é construída com um processador montado na superfície.

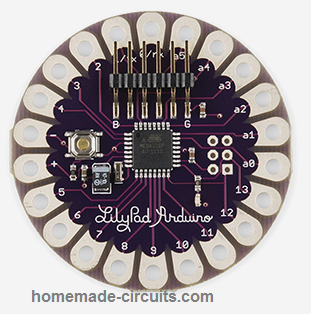

13) LilyPad Arduino

• Processador: ATmega168V ou ATmega328V
• Frequência: 8MHz
• Formato: vestível
• Tamanho: 51 mm ⌀ [ 2 in ⌀ ]
• Interface do host: USB/FTDIFT232R
• Voltagem: 2,7-5,5 V
• Instantâneo: 16KB
• EEPROM: 0,5 KB
• SRAM: 1 KB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: N / D
• Diversos: vem com recursos mínimos e projetado para aplicações vestíveis.

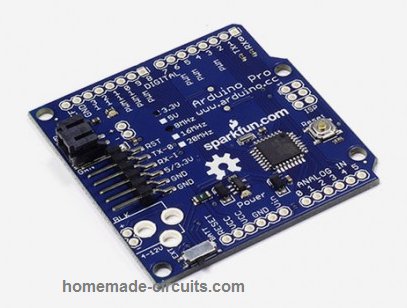

14) Arduino Pro

• Processador: ATmega168V ou ATmega328V
• Frequência: 16MHz
• Formato: Arduíno
• Tamanho: 52,1 mm × 53,3 mm
• Interface do host: UART Serial, I2C(TWI), SPIFTDI
• Voltagem: 5 V ou 3,3 V
• Instantâneo: 16/32 KB
• EEPROM: 0,5/1 KB
• SRAM: 1/2 KB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 6
• Saída Analógica: N / D
• Diversos: Fabricado pela SparkFun Electronics para uso em instalações temporárias.

15) Arduino Mega ADK

• Processador: ATmega2560
• Frequência: 16MHz
• Formato: Mega
• Tamanho: 101,6 mm × 53,3 mm
• Interface do host: 8U2, MAX3421E, Host USB
• Voltagem: 5V
• Instantâneo: 256 KB
• EEPROM: 4 KB
• SRAM: 8KB
• Pinos de E/S digitais: 54 (14 são baseados em PWM)
• Entrada analógica: 16
• Saída Analógica: N / D
• Diversos: Fabricado pela SparkFun Electronics para uso em instalações semi-permanentes.

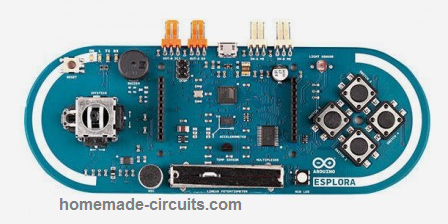

16) Arduino Esplora

• Processador: Atmega32U4
• Frequência: 16MHz
• Formato: Mega
• Tamanho: 165,1 mm × 61,0 mm
• Interface do host: 32U4
• Voltagem: 5V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2,5 KB
• Pinos de E/S digitais: 54 (14 são baseados em PWM)
• Entrada analógica: 16
• Saída Analógica: N / D
• Diversos: Acomoda joystick analógico, 4 botões, muitos sensores, algumas entradas TinkerKit e um par de saídas, juntamente com um conector LCD

17) Arduino Micro

• Processador: Atmega32U4
• Frequência: 16MHz
• Formato: Mini
• Tamanho: 17,8 mm × 48,3 mm
• Interface do host: N / D
• Voltagem: 5V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2,5 KB
• Pinos de E/S digitais: 20 (7 são baseados em PWM)
• Entrada analógica: 12
• Saída Analógica: N / D
• Diversos: Este modelo de Arduino foi projetado em colaboração com a Adafruit.

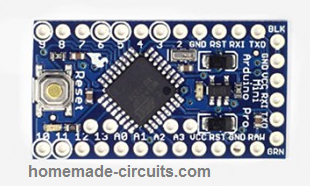

19) Arduino Pro Mini

• Processador: ATmega328
• Frequência: 8 (3,3 V)/16, (5 V) MHz
• Formato: Mini
• Tamanho: 17,8 mm × 33,0 mm
• Interface do host: cabeçalho serial de 6 pinos
• Voltagem: 3,3 V / 5 V
• Instantâneo: 32 KB
• EEPROM: 1 KB
• SRAM: 2 KB
• Pinos de E/S digitais: 14 (6 são baseados em PWM)
• Entrada analógica: 6
• Saída analógica: N / D
• Diversos: Este modelo de Arduino foi projetado e fabricado pela SparkFun Electronics.

Referência: Wikipédia
