MJ11021(PNP) MJ11022 (NPN) são transistores Darlington de par complementar de alta tensão adequados para todas as aplicações que envolvem alta tensão de alta corrente, como no controle de motores, inversores, etc.
Vamos entender o datasheet e as principais especificações dos dispositivos:
Principais Características Elétricas
- MJ11021(PNP) MJ11022 (NPN) são transistores Darlington complementares de 250V, 15 amp
- Sendo Darlington por natureza, os dispositivos exibem um alto ganho de corrente DC, normalmente em 10amp, o hFe pode ser de pelo menos 400
- A capacidade de manuseio de tensão do coletor para emissor continuamente é mínima de 250V
- Requisito de baixa tensão de saturação para o emissor do coletor, em torno de 1V quando a corrente é @ 5amps.
- Os dispositivos são verificados por SOA @ 44V VCE e corrente de 4 amp por 250ms
- Estes são fabricados sem qualquer teor de Pb.

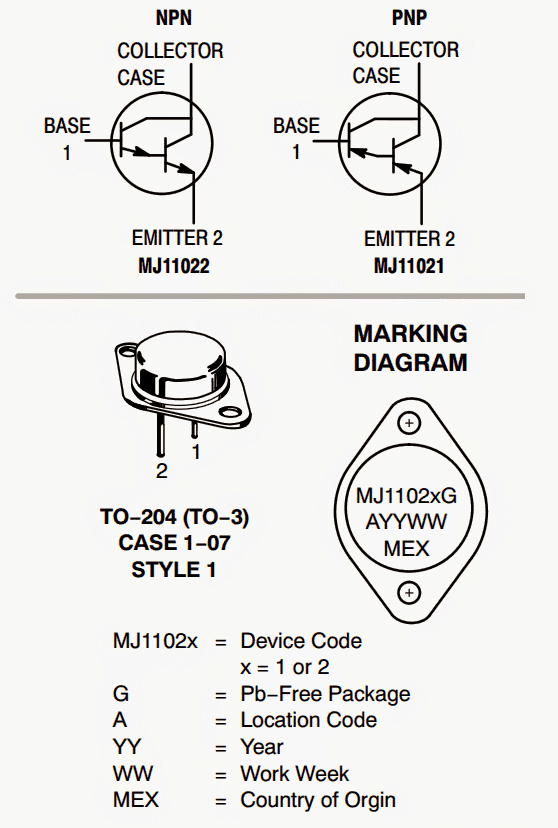

Diagrama de pinagem
As classificações máximas dos transistores MJ11021(PNP) MJ11022 (NPN) são fornecidas em
Tensão Coletor-Emissor VCEO 250 Vdc
Tensão de base do coletor VCBO 250 Vdc
Voltagem de base do emissor VEBO 50 Vdc
Corrente do Coletor – Contínuo 15amps
DC Pico 30amps DC
Corrente Base IB 0,5 Adc
Dissipação Total de Potência PD 175 Watts @ TC = 25°C
Reduzir acima de 25°C 1,16W/°C
Junção de Operação e Armazenamento TJ,
Tstg –65 a +175 Faixa de temperatura − 65 a +200°C
Os valores acima são aqueles que não podem ser excedidos em nenhuma situação para evitar danos permanentes aos dispositivos.
